電腦伺服拉(壓)力試驗機 - QC-506M2F (20kN)

首頁 / 產品介紹 / 拉力測試 / QC-506M2F (20kN) 電腦伺服拉(壓)力試驗機
產品型號 : QC-506M2F (20kN)

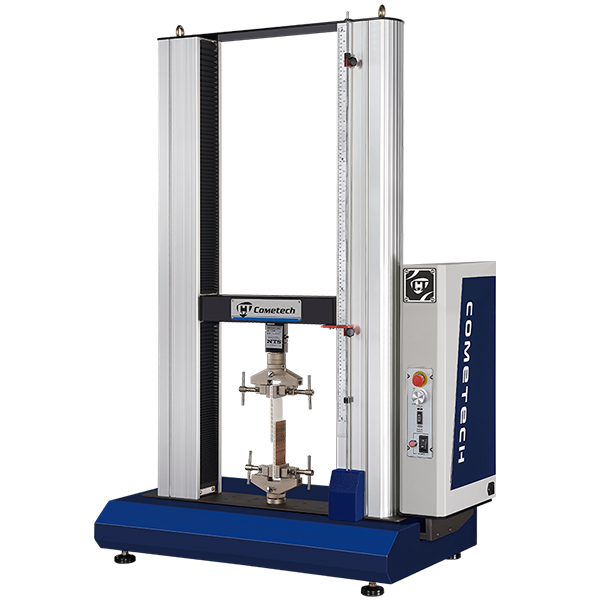

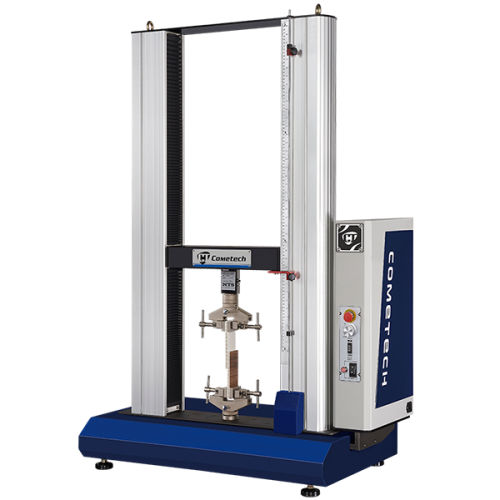

QC-506M2F (20kN) 電腦伺服拉(壓)力試驗機
Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard

機台說明桌上型雙柱試驗機具有較大測試空間和長行程,多種機台寬度可滿足大型試件測試需求,最大測試容量20kN,免維護的傳動機構減少機台保養問題,同時提供安靜的測試環境及高精度的測試結果。支援精密手輪可微調機台升降,具備精密定位與精準校正增加測試準確性。高速訊號回饋機制可減少機台超荷載的機會。預留的外接訊號可以自行連接外部訊號源,增加機台操控模式。


適用產業:橡膠、塑膠、紙、紡織、金屬、木材、膠帶、電子、包裝、醫療、建材等行業。

機台型號 QC-506M2F QC-506M2F-加長型
最大容量 20 kN
單位切換

力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long),tonf(short)
壓力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg

力量解析 1/100,000 (31 bits)
力量精度 ±1%(荷重元容量範圍2~100%內,可另選購更高精度規格)
測試行程
(未含夾具)
800 mm 1200 mm
行程解析 0.0001 mm
有效使用寬度 425 mm (550mm、680mm、800mm可依需求選購)
速度範圍 高速模式 : 0.05 ~ 830.0 mm/min
低速模式 : 0.0002 ~ 3.0 mm/min
速度精度 ±1%
電腦連線方式 RJ45 (TCP/IP) [軟體選配]
最大取樣頻率 Max. 1200 Hz
機台動力 伺服馬達驅動
機台剛性 15.85 kN/mm
硬體安全保護 上/下極限、緊急停止按鈕保護
軟體安全保護 力量、位移、時間保護功能
※可另選購強力防撞功能,避免荷重元在1000mm/min高速使用內損壞,對100Kg以上荷重元有90%保護力
機台電源 單相200 ~ 240VAC,5A
機台尺寸 91 x 58 x 148 cm 95 x 58 x 190 cm
機台重量 145 kg 170 kg
1.具荷重元自動辨識功能

2.具位移量測配件自動辨識功能

3.機台預留治具固定孔位,方便未來擴充使用

4.實體手輪可精密調整機台位移及方便校正

5.電腦規格無特殊限制,使用者容易維護

6.單一測試可進行10段不同速度設定

7.可使用自訂模式設定多段循環測試、長時間測試模式、往復測試等

(1)選購配件-顯示器

1.採用7吋TFT彩色觸控式螢幕
2.中文、英文、日文三種語言可選擇
3.數據顯示 : 力量、壓力、位移、時間
4.可進行測試設定,測試速度、測試方向、自動回位、斷點停機
5.可進行資料分析,可讀取最大力量、區間力量、
斷裂點力量…等資訊

6.多種停機條件的設定(力量、位移、時間、延伸率)
7.可進行超行程、超容量保護、超時間停機
8.最多可儲存50筆的資料,亦有USB儲存資料功能
9.可將機台還原成原廠出廠的狀態
10.可進行單機校正
11.可切換公、英制單位





(2)選購配件-軟體功能

1.資料擷取頻率最高可設定至1200 Hz
2.操作方式:由鍵盤、滑鼠操控測試,亦可由機台快速升降鍵調整夾具位置
3.作業平台:Windows 作業系統
4.具中、英、日、韓、葡萄牙、波蘭、西班牙、俄文顯示
5.操作模式:TCP/IP介面雙向傳輸,電腦直接控制機台動作
6.可匯入多次測試數據同時顯示
7.單位選擇可公、英制多種變化
8.表格彈性化,可自行規劃分析資料
9.數據之名稱可自行設定,可自訂計算式
10.測試畫面可選擇資料顯示、
圖形顯示或同時顯示
11.資料處理:可儲存、呼叫、列表、統計比較等
12.曲線圖X-Y軸物理量調整,
曲線特定點標記、區間標記、斜率等……
13.可測試抗拉、抗壓、彎曲、剝離、彈簧、潛變等試驗
14.軟體保護:超行程、超容量保護、超時間停機15.多樣化的測試動作,
Ex. 往復、潛變、持拉(壓)、測試暫停、
滑移測試、10段動作變化等……
16.試片設定模組化,提供方便簡易的試片設定
17.測試條件模組化,減少人為設定的疏忽與誤差
18.重點資料擷取,可訂測試數據規格上下限

19.可支援多組I/O訊號,增加測試機制






(3)選購配件-延伸器



QC-557 短延伸器
適合運用在50%以下的延伸率測試
  QC-551長延伸器
適合運用在20%以上延伸率的測試
