電腦伺服拉(壓)力試驗機 - QC-505M1F (50kN)

首頁 / 產品介紹 / 拉力測試 / QC-505M1F (50kN) 電腦伺服拉(壓)力試驗機
產品型號 : QC-505M1F (50kN)

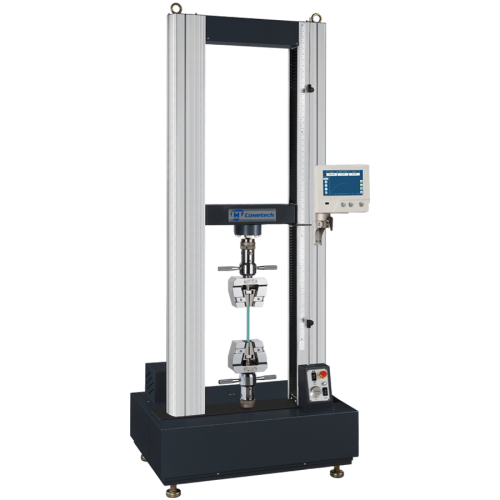

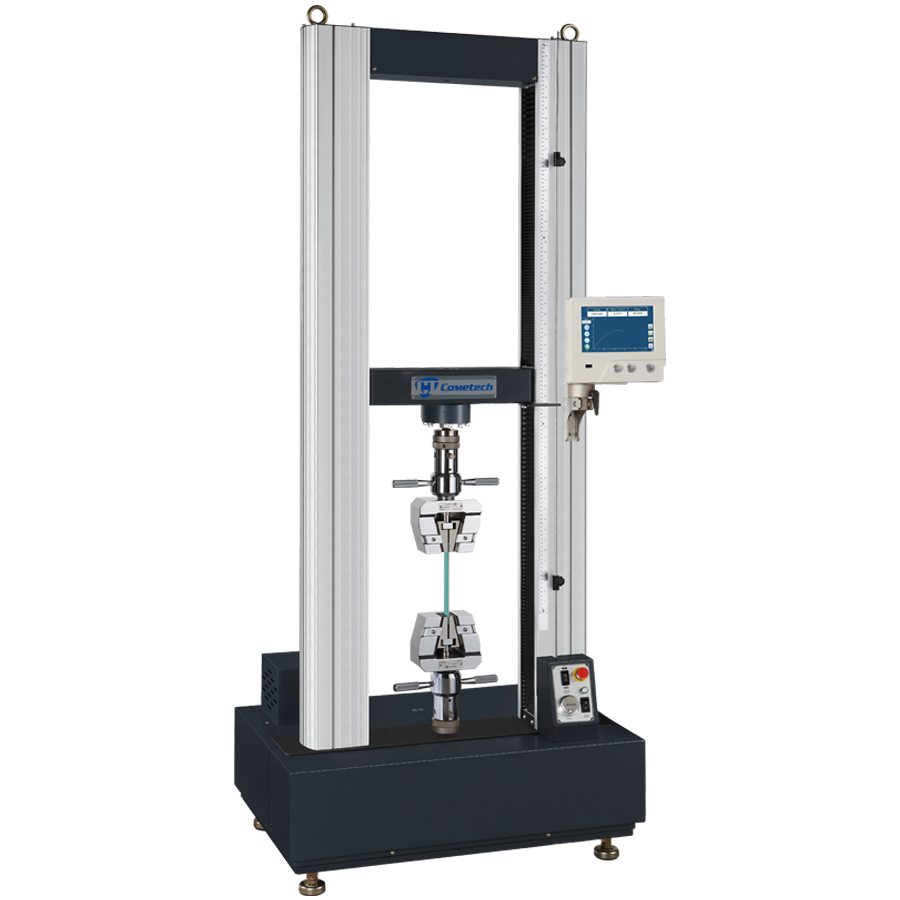

QC-505M1F (50kN) 電腦伺服拉(壓)力試驗機
Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard

具有2個測試空間,測試需求容量最大可達50kN,高剛性的機體結構及免維護的伺服馬達傳動元件,可提供機台穩定的運作,機台標準化設計可擴充多種配件進行不同型式的測試。同時提供安靜的測試環境及高精度的測試結果。M1F專用測試軟體相容Windows作業系統,可進行拉(壓)力測試、抗彎測試、剝離測試、持拉(壓)等多種功能。軟體操作簡單易學具有多國語言、各種公英制單位的選擇、即時曲線圖顯示,並提供完整的測試分析數據、報表規劃可在測試完成後進行完整的分析或存檔功能。本機亦可選配顯示器進行單機操作,擷取快速有效的測試資料。

適用產業:塑膠、紡織、金屬、建材等行業。

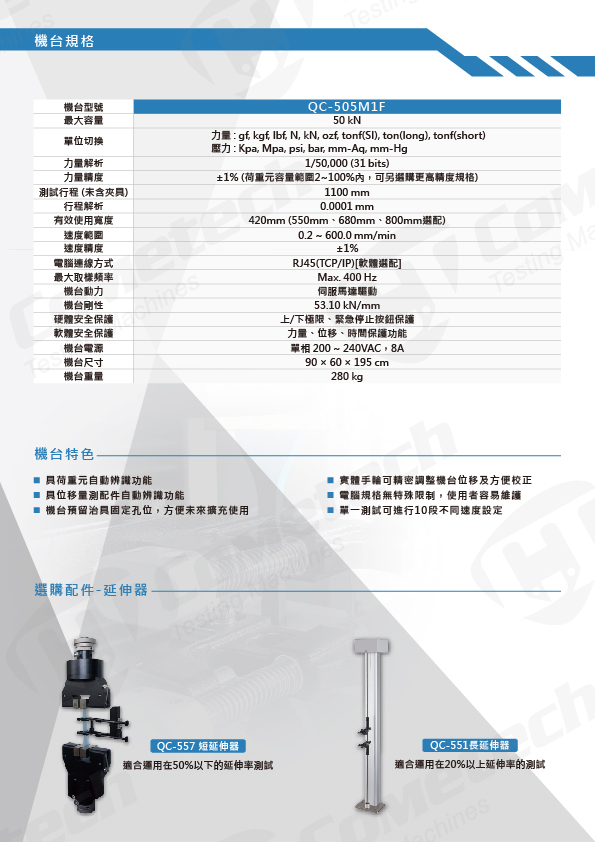

機台型號 QC-505M1F
最大容量 50 kN
單位切換 力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
壓力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
力量解析 1/50,000 (31 bits)
力量精度 ±1%(荷重元容量範圍2~100%內,可另選購更高精度規格)
測試行程(未含夾具) 1100mm
行程解析 0.0001mm
有效使用寬度 420mm(550mm、680mm、800mm選配)
速度範圍 0.2 ~ 600.0mm/min
 速度精度 ±1%
電腦連線方式 RJ45 (TCP/IP) [軟體選配]
最大取樣頻率 Max. 400 Hz
機台動力 伺服馬達驅動
機台剛性 53.10 kN/mm
硬體安全保護 上/下極限、緊急停止按鈕保護
軟體安全保護 力量、位移、時間保護功能
機台電源 單相 200 ~ 240VAC,8A
機台尺寸 90× 60 × 195 cm
機台重量 280 kg

1.具荷重元自動辨識功能

2.具位移量測配件自動辨識功能

3.機台預留治具固定孔位,方便未來擴充使用

4.實體手輪可精密調整機台位移及方便校正

5.電腦規格無特殊限制,使用者容易維護

6.單一測試可進行10段不同速度設定

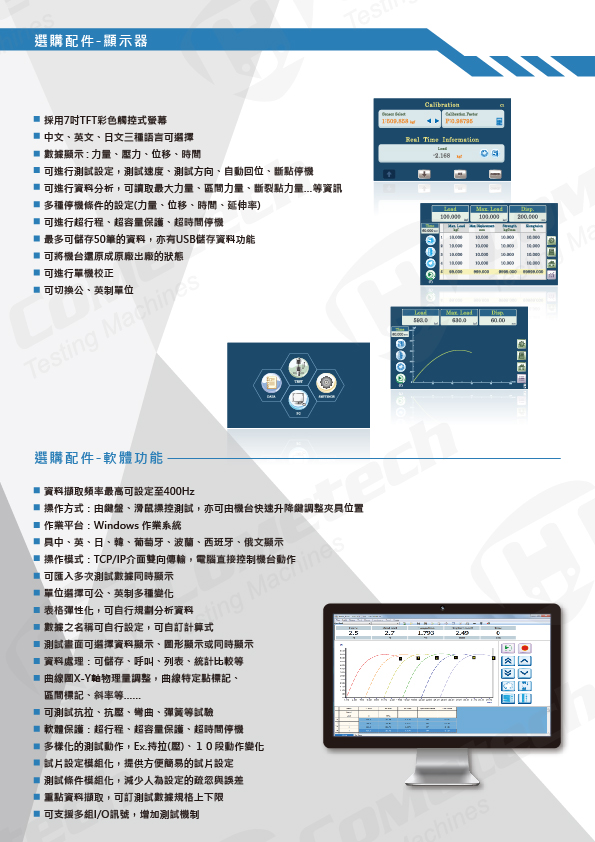

(1)選購配件-顯示器

1.採用7吋TFT彩色觸控式螢幕
2.中文、英文、日文三種語言可選擇
3.數據顯示 : 力量、壓力、位移、時間
4.可進行測試設定,測試速度、測試方向、自動回位、斷點停機
5.可進行資料分析,可讀取最大力量、區間力量、
斷裂點力量…等資訊

6.多種停機條件的設定(力量、位移、時間、延伸率)
7.可進行超行程、超容量保護、超時間停機
8.最多可儲存50筆的資料,亦有USB儲存資料功能
9.可將機台還原成原廠出廠的狀態
10.可進行單機校正
11.可切換公、英制單位





(2)選購配件-軟體功能

1.資料擷取頻率最高可設定至400Hz
2.操作方式:由鍵盤、滑鼠操控測試,
亦可由機台快速升降鍵調整夾具位置

3.作業平台:Windows 作業系統
4.具中、英、日、韓、葡萄牙、波蘭、西班牙、俄文顯示
5.操作模式:TCP/IP介面雙向傳輸,電腦直接控制機台動作
6.可匯入多次測試數據同時顯示
7.單位選擇可公、英制多種變化
8.表格彈性化,可自行規劃分析資料
9.數據之名稱可自行設定,可自訂計算式
10.測試畫面可選擇資料顯示、圖形顯示或同時顯示
11.資料處理:可儲存、呼叫、列表、統計比較等
12.曲線圖X-Y軸物理量調整,曲線特定點標記、
區間標記、斜率等……

13.可測試抗拉、抗壓、彎曲、彈簧等試驗
14.軟體保護:超行程、超容量保護、超時間停機
15.多樣化的測試動作,Ex.持拉(壓)、10段動作變化
16.試片設定模組化,提供方便簡易的試片設定
17.測試條件模組化,減少人為設定的疏忽與誤差
18.重點資料擷取,可訂測試數據規格上下限
19.可支援多組I/O訊號,增加測試機制






(3)選購配件-延伸器



QC-557 短延伸器
適合運用在50%以下的延伸率測試
  QC-551長延伸器
適合運用在20%以上延伸率的測試
