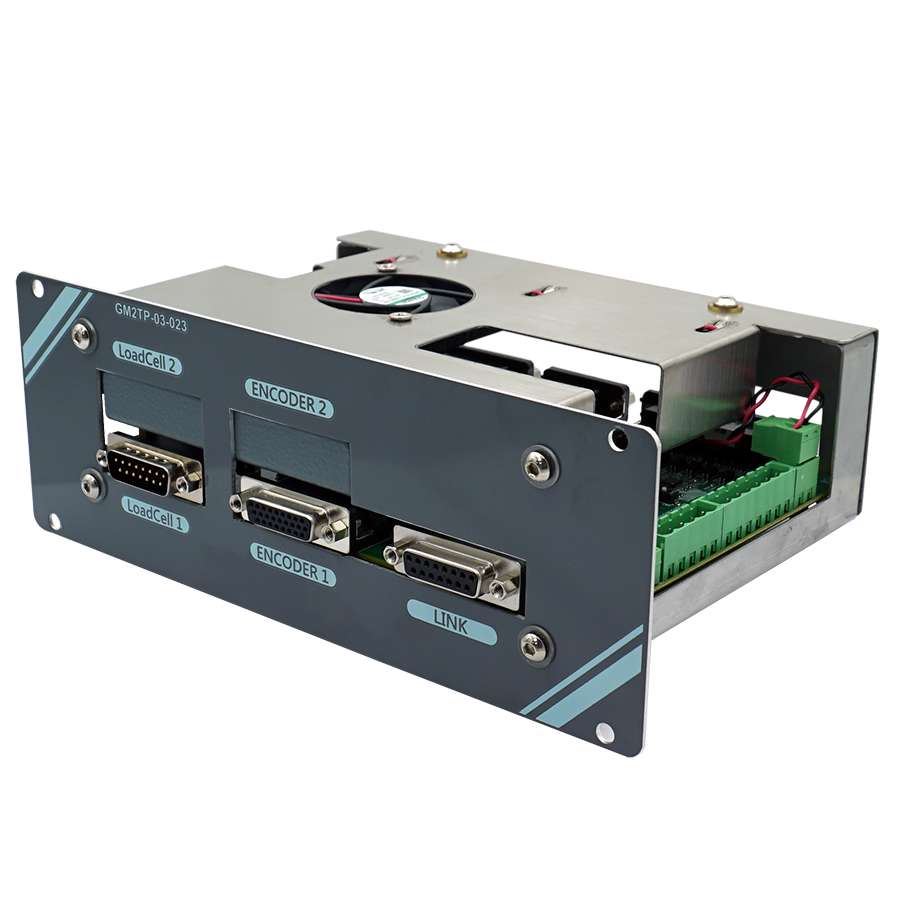

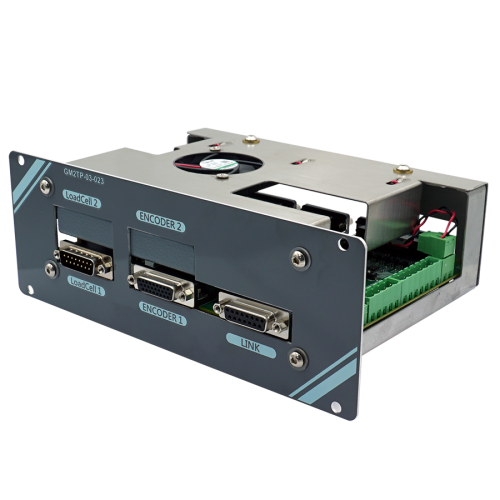

M1F控制器

產品型號 : M1F
M1F控制器
M1F控制器為中階型多工規劃的控制器,可以分析荷重元、扭力感應器、壓力感應器、譯碼器等多種訊號。各種不同單位可以依照使用者的需求自行修改、使用時具有即時顯示或記錄短時間的過程資料、記錄的資料可以透過USB接頭存入隨身碟,轉成EXCEI可存取的型態自行分析,可選購專用軟體進行材料測試的分析,也開放讓使用者自行編寫軟體,客人有特殊需求時也可以依照客人的需求修改新的規劃。適用場合各類的材料測試設備、各種力量顯示測試功能、測試教學分析、產業設備量測數據等用途。
型號 M1F Series
輸入電源(DC) 5V及12V (50W)
控制訊號輸入 兩組感測器輸入訊號選用:
一組壓力感測器: 4~20mA
一組力量感測器: 1.0mV/V、1.5 mV/V、2.0 mV/V、3 mV/V、4 mV/V
(內部+外部)兩組Encoder輸入訊號
提供輸入訊號: 上極限、下極限、急停、上移動、下移動,預留兩組
擴充D-Sub 輸入訊號:4組,輸出訊號:4組
通訊介面 TCP/IP RJ45連接線
荷重解析度 31 bits
荷重精度 1/100,000
譯碼器訊號電壓 5V
譯碼器訊號模式 單端(Open Collector)、差動方波(Line Driver)
顯示螢幕 採用7吋TFT彩色觸控式螢幕操作
語言 中文、英文、日文
資料存取 可使用USB進行資料存取(可用EXCEL開啟測試資料,並進行分析)
可選購專用軟體進行資料存取
取樣頻率 2、5、10、25、50、100、400Hz
介面功能 數據顯示: 力量、壓力、扭力、位移、時間
曲線圖: 力量、位移、時間、應力、應變
數據分析: 最大荷重、最大荷重變形量、
最大荷重應力、最大荷重延伸率、斷裂點荷重、
斷裂點變形量、斷裂點應力、斷裂點延伸率、區間平均荷重
公英制單位切換
校正設定 提供校正參數設定
可使用多種不同容量感測器,更換感測器不需重新校正
◎ 資料擷取頻率最高可設定至400 Hz
◎ 操作方式:由鍵盤、滑鼠操控測試,亦可由機台快速升降鍵調整夾具位置◎ 作業平台: Windows 7/8/10作業系統
◎ 具中、英、日、韓、西班牙、波蘭、葡萄牙文、德文顯示◎ 操作模式:TCP/IP介面雙向傳輸,電腦直接控制機台動作
◎ 可匯入多次測試數據同時顯示
◎ 單位選擇可公、英制多種變化
◎ 表格彈性化,可自行規劃分析資料
◎ 數據之名稱可自行設定,可自訂計算式
◎ 測試畫面可選擇資料顯示、圖形顯示或同時顯示
◎ 資料處理:可儲存、匯入、列表、統計比較等
◎ 曲線圖X-Y軸物理量調整,曲線特定點標記、區間標記、斜率等……
◎ 可測試抗拉、抗壓、彎曲、剝離、彈簧等試驗
◎ 軟體保護:超行程、超容量保護、超時間停機
◎ 試片設定模組化,提供方便簡易的試片設定
◎ 測試條件模組化,減少人為設定的疏忽與誤差
◎ 重點資料擷取,可訂測試數據規格上下限
◎ 可支援多組I/O訊號,增加測試機制
軟體控制畫面





軟體報表設定畫面
