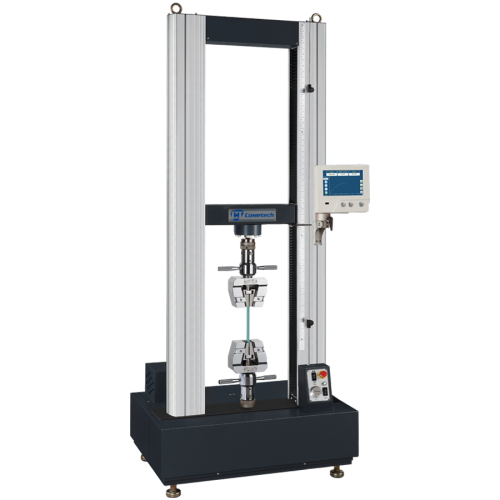

UNIVERSAL Materials Testing Machine - QC-505M2F (50kN)

Главная / Продукты / Испытательные машины / Универсальная испытательная машина для материалов
No модели : QC-505M2F (50kN)
Универсальная испытательная машина для материалов
Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard

В машине имеется два вида испытательного пространства и подходит к большому испытанию образца до 50 кн с высокой точностью и низким уровнем шума. Жесткая структура и прочные компоненты передачи мотора сервопривода обеспечивают стабильную эксплуатацию машины.Стандартизованный дизайн машины разрешать проводить различные типы испытаний.
Автоматическая идентификации сигналов машины обеспечивает простую установку при смене аксессуаров.Поддержка точного Jog контроллера (jog controller) может проводить точную калибровку и настройку движения машины и увеличить точность теста с прецизионным позиционированием. Высокоскоростной механизм обратной связи сигнала может уменьшить возможность перегрузки машины.
С Дополнительным аксессуаром дисплей,машину можно проводить испытания на сжатие,растяжение и отслаивание без подключения к ПС.


Индустрия:Пластик, Текстиль, Металл, Архитектура

Модель QC-505M2F
Максимальная нагрузка 50kN
Единицы измерения

Force: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)

Pressure: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
Разрешение силы 31 bits
Точность силы 1/100,000
Испытательный ход(Без захватов) 1100mm
Разрешение хода 0.0001 mm
Пространство между столбцами 420 mm
Диапазон скоростей 0.0002 ~ 600 mm/min (регулируемый)
Точность скорости Режим высокой скорости
0.05 ~ 600mm/min
Режим низкой скорости
0.0002~2 mm/min
ПК конектор RJ45(TCP/IP)
Частота дискретизации данных 1200Hz (Max.)
Защита оборудования Верхний предел, Нижний предел, Кнопка аварийного останова
Мотор Серводвигатель
Особенность

※Дисплей силы, дисплей перемещения, дисплей времени, дисплей напряжения и дисплей деформации
※Принудительный датчик с блокировкой памяти для записи различных связанных параметров, он автоматически изменяет свои параметры при изменении разных датчиков и не нуждается в других настройках.
※Аксессуары тестирования перемещения имеют автоматическую идентификационную систему и не нуждаются в других настройках при изменении.
※Многочисленные и простые установки:направление траверсы,автоматическое обнуление усилия и перемещения, скорость, продолжительность паузы и т.д.
※Автоматический возврат
※Защита от перегрузки усилия,времени и перемещения
※Возможность установлять перемещение машины через Jog Контроллер
※Дополнительный дисплей, используемый в автономном режиме
※Возможность устанавливать режим многоэтапного и циркуляционного испытания или длительный режим

Электропитание Однофазный 200 ~ 240 8 А
Габаритные размеры 105 x 60 x 195 cm
Масса 360kgf

(1) Дисплей

1. Семидюймовый ,сенсорный,цветной ЖК дисплей
2. Доступны Три языка: Китайский, английский и японский
3. Демонстрация данных: Сила, давление,сила кручения, перемещение,и время.
4. Установки скорости,направления,автоматического возврата,остановки разрыва машины
5. Анализ данных: Максимальное усилие, усилие интервала, усилие точки разрыва и т.д.
6. Установка остановки машины при различных условиях (перемещение,сила, время и удлинение).
7. 8.Возможность выполнений защиты от перегрузки при движении ,приложении усилия,или овертайм.
8. Возможность сохранения до 50 данных и на флешке.
9. Возможность восстановления до исходного состояния.
10. Выбор единиц измерения может быть метрическим или британским.
11. Поддержка нескольких источников сигнала.
12. Доступна калибровка без подключения к ПК.



(2) Экстензометр

1.QC-557 Короткий Экстензометр, который применяется в менее 50% удлинения при растяжении




QC-557   QC-515



2.QC-551 Длинный Экстензометр который применяется в менее 20% удлинения при растяжении

1. Самая высокая частота дискретизации до 1200 Гц.
2. Метод управления:Управлять с помощью клавиатуры и мыши и положение захватов можно управлять с помощью кнопок машины.
3. Операционная система:Window 7/8/10
4. Многие языки: Китайский, Английский, Японский, Корейский, Испанский, Польский и португальский.
5. Режим операции: Двухсторонний транспорт TCP/IP, управление машиной с ПК.
6. Возможность импортировать несколько тестовых данных и одновременно отображать их.
7. Выбор единиц измерения может быть метрическим или британским.
8. Гибкая таблица анализирует информацию в соответствии с вашими предпочтениями.
9. Возможность самостоятельно назвать данные теста и задать формулу.
10. Возможность отображать данные в таблице, графике или в обоих случаях одновременно.
11. Обработка данных: Сохранение, вызов, табулирование, сравнение статистики и т.д.
12. Возможности установки физической величины графика оси X-Y и отмечат определенную точку,интервал, наклон и т.д.
13. Возможность выполнять испытание на отрыв,отслаивание,растяжение,сжатие,изгиб,пружина и ползучесть(крип).
14. Защита программного обеспечения.защита от перегрузки или усилия, или временная остановка при перегрузке.
15. Различные методы тестирования, например:возвратно - поступательно, ползучесть ,растяжение, сжатие ,остановка испытания и испытание на скольжение.
16. Модульная конфигурация испытательного образца обеспечивает простоту эксплуатации.
17. Модульная конфигурация условий тестирования позволяет сократить количество человеческих ошибок и погрешности.
18. Возможность собирания и установить верхний и нижний пределы для ключевых данных.
19. Поддержка нескольких сигналов ввода/вывода, которая может увеличить эффективность тестового механизма.
(1)Интерфейс программного обеспечения (2)Отчет

*Cometech reserves ultimate modification right of product specification.
