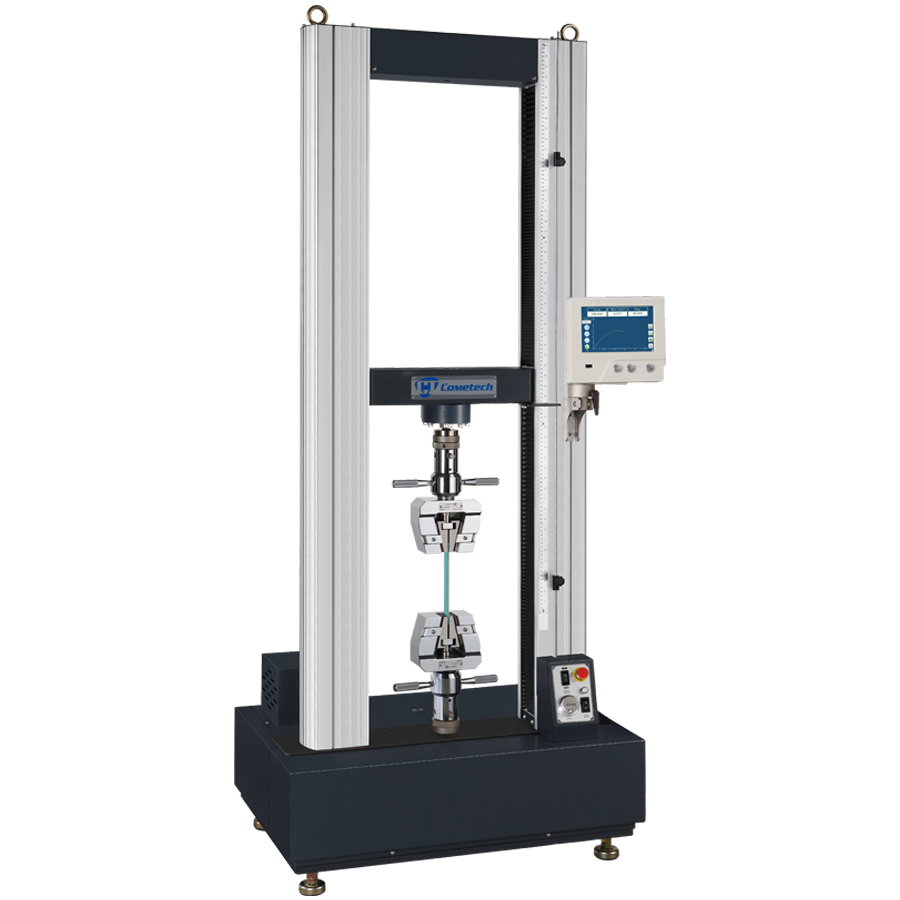

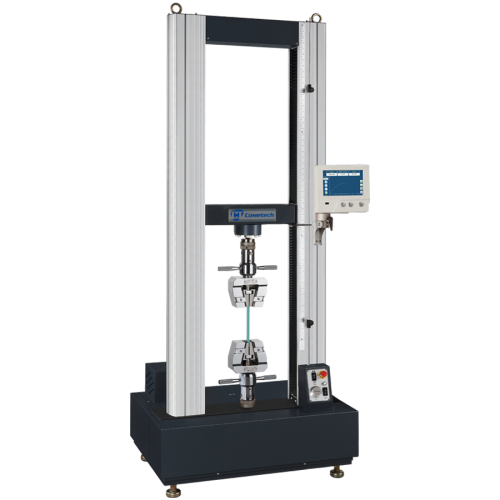

Computerized Tensile (Compression) Testing Machine - QC-505M1F (50kN)

Главная / Продукты / Испытательные машины / Универсальная испытательная машина для материалов
No модели : QC-505M1F (50kN)
Универсальная испытательная машина для материалов
Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard

 В машине имеется два вида испытательного пространства и подходит к большому испытанию образца до 50 кн с высокой точностью и низким уровнем шума. Жесткая структура и прочные компоненты передачи мотора сервопривода обеспечивают стабильную эксплуатацию машины.Стандартизованный дизайн машины разрешать проводить различные типы испытаний.

Программное обеспечение M1F может в операционной системе В Windows XP/7/8/10 и выполнять испытание на растяжение, испытание на сжатие, испытание на изгиб, испытание на отслаивание и всевозможные испытания, легко обучаемые и работающие на нескольких языках, различные метрические и британские единицы, графики в реальном времени, а также обеспечивает полный анализ тестовых данных, планирование отчетов после завершения испытания. И возможность с дополнительным дисплем, используемый в автономном режиме для быстрого собирания данных.

Индустрия:Пластика,Текстиль,Металл и Архитектура.





Модель QC-505M1F
Максимальная нагрузка 50 kN
Единицы измерения Сила: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
Давление: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
Разрешение силы 31 bits
Точность силы 1/50,000
Испытательный ход 1100mm(Без захватов)
Разрешение хода 0.0001mm
Пространство между столбцами 420mm(550mm、680mm、800mm дополнительное)
Диапазон скоростей 0.2~ 600mm/min(регулируемый)
Точность скорости Режим выскокой скорости: 0.05 ~ 600mm/min
Режим низкой скорости: 0.0002 ~ 2mm/min
ПК конектор RJ45(TCP/IP)
Частота дискретизации данных Max. 400Hz
Защита оборудования верхний предел, нижний предел, кнопка аварийного останова
Мотор Серводвигатель
Feature ※Дисплей силы, дисплей перемещения, дисплей времени, дисплей напряжения и дисплей деформации
※Принудительный датчик с блокировкой памяти для записи различных связанных параметров, он автоматически изменяет свои параметры при изменении разных датчиков и не нуждается в других настройках.
※Аксессуары тестирования перемещения имеют автоматическую идентификационную систему и не нуждаются в других настройках при изменении.
※Многочисленные и простые установки:направление траверсы,автоматическое обнуление усилия и перемещения, скорость, продолжительность паузы и т.д.
※Автоматический возврат
※Защита от перегрузки усилия,времени и перемещения
※Возможность установлять перемещение машины через Jog Контроллер
※Дополнительный дисплей, используемый в автономном режиме
Электропитание Single phase 200 ~ 240VAC,8A
Габаритные размеры 90× 60 × 195 cm
Масса 280 kg



(1) Дисплей

1. Семидюймовый ,сенсорный,цветной ЖК дисплей
2. Доступны Три языка: Китайский, английский и японский
3. Демонстрация данных: Сила, давление,сила кручения, перемещение,и время.
4. Установки скорости,направления,автоматического возврата,остановки разрыва машины
5. Анализ данных: Максимальное усилие, усилие интервала, усилие точки разрыва и т.д.
6. Установка остановки машины при различных условиях (перемещение,сила, время и удлинение).
7. Возможность выполнений защиты от перегрузки при движении ,приложении усилия,или овертайм.
8. Возможность сохранения до 50 данных и на флешке.
9. Возможность восстановления до исходного состояния.
10.Доступна калибровка без подключения к ПК.
11.Выбор единиц измерения может быть метрическим или британским.
12.Поддержка нескольких источников сигнала.



(2) Экстензометр




QC-557 Короткий экстензометр, который применяется в менее 50% удлинения при растяжении   QC-551 длинный экстензометр который применяется в менее 20% удлинения при растяжении



1.Самая высокая частота дискретизации до 400 Гц.
2.Метод управления:Управлять с помощью клавиатуры и мыши и положение захватов можно управлять с помощью кнопок машины.
3.Операционная система:Window 7/8/10
4.Многие языки: Китайский, Английский, Японский, Корейский, Испанский, Польский
5.Режим операции: Двухсторонний транспорт TCP/IP, управление машиной с ПК.
6.Возможность импортировать несколько тестовых данных и одновременно отображать их.
7.Выбор единиц измерения может быть метрическим или британским.
8.Гибкая таблица анализирует информацию в соответствии с вашими предпочтениями.
9.Возможность самостоятельно назвать данные теста.
10.Возможность отображать данные в таблице, графике или в обоих случаях одновременно.
11.Обработка данных: Сохранение, вызов, табулирование, сравнение статистики и т.д.
12.Возможности установки физической величины графика оси X-Y и отмечат определенную точку,интервал, наклон и т.д.
13.Возможность выполнять испытание на отрыв,отслаивание,растяжение,сжатие,изгиб и пружина.
14.Защита программного обеспечения.защита от перегрузки или усилия, или временная остановка при перегрузке.
15.Различные методы тестирования, например:растяжение(сжатие) 10 этапов изменения
16.Модульная конфигурация испытательного образца обеспечивает простоту эксплуатации.
17.Модульная конфигурация условий тестирования позволяет сократить количество человеческих ошибок и погрешности.
18.Возможность установить верхний и нижний пределы для ключевых данных.
19.Поддержка нескольких сигналов ввода/вывода, которая может увеличить эффективность тестового механизма.

(1)Интерфейс программного обеспечения (2)Отчёт

*Cometech reserves ultimate modification right of product specification.
