產品型號 : QC-526D2 (20kN)

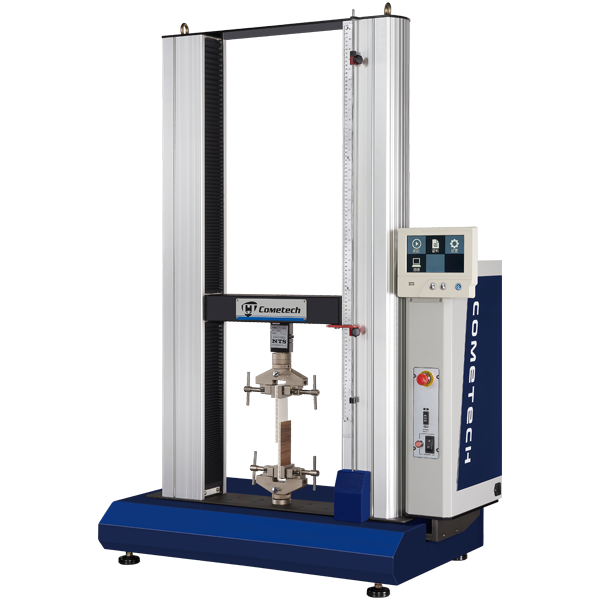

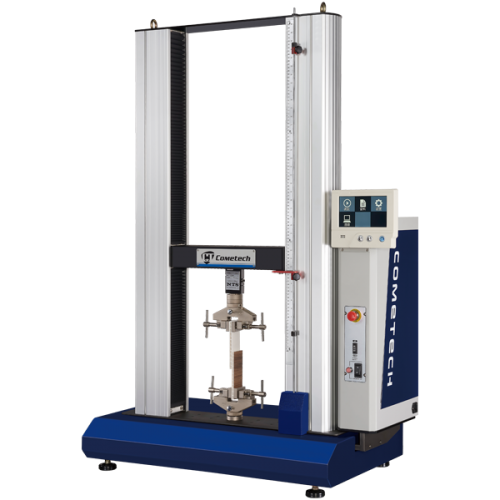

QC-526D2 (20kN) 電腦拉(壓)力試驗機
Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard
桌上型的規劃具有較大測試空間和長行程,最大測試容量20kN,在大型物件測試和擴充新的環境測試功能都可以容易規劃;高精度,透過D2控制器可擴充更多的使用配備。D2專用測試軟體相容Windows作業系統,可透過個人電腦連線並控制機台,可進行拉力測試、抗壓測試、抗彎測試、剝離測試等多種功能。軟體操作簡單易學具有多國語言、各種公英製單位的選擇、即時曲線圖顯示,並提供完整的測試分析數據、報表規劃可在測試完成後進行更完整的分析或存檔功能。


適用產業:
橡膠、塑膠、紙、紡織、金屬、木材、膠帶、電子、包裝、醫療、建材等行業。
機台型號 QC-526D2-標準型 QC-526D2-加長型
最大容量 20 kN
單位切換 力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
壓力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
力量解析 1/10,000 (23 bits)
力量精度 ±1% (荷重元容量範圍2~100%內,可另選購更高精度規格)
測試行程(未含夾具) 800 mm 1200 mm
行程解析 0.001 mm
有效使用寬度 425 mm (550mm、680mm、800mm可依需求選購)
速度範圍 1.0~600.0 mm/min (數位輸入調整)
速度精度 10.0~600.0 mm/min ±1%
4.0~10.0 mm/min ±2%
電腦連線方式 RJ45 (TCP/IP) [軟體選配]
最大取樣頻率 Max. 1200 Hz
機台動力 直流馬達驅動
機台剛性 14.11 kN/mm
硬體安全保護 上/下極限、緊急停止按鈕保護
軟體安全保護 力量、位移、時間保護功能
機台電源 單相100 / 220VAC,5A
機台尺寸 86 × 60 × 150 cm 84 x 60 x 195 cm
機台重量 145 kg   190 kg
1.具荷重元自動辨識功能

2.具位移量測配件自動辨識功能

3.標準配備7吋TFT彩色觸控螢幕

4.電腦規格無特殊限制,使用者容易維護

5.標準化獨立電控箱設計,方便維護

6.機台預留治具固定孔位,方便未來擴充使用
(1)標準配件-顯示器

1.採用7吋TFT彩色觸控式螢幕
2.中文、英文、日文三種語言可選擇
3.數據顯示 : 力量、壓力、位移、時間
4.可進行硬體設定、測試設定、單位設定、資料設定、保護設定、曲線圖設定
5.公、英制單位切換
6.最多可儲存50筆的資料
7.可使用USB輸出資料








(2)選購配件-軟體功能

1.資料擷取頻率最高可設定至1200 Hz
2.分析資料
3.作業平台: Windows 作業系統
4.彩色畫面並具中、英、日、韓、西班牙文顯示
5.操作模式:TCP/IP介面連接電腦
6.操作畫面可多次測試數據同時顯示
7.單位選擇可公、英制多種變化
8.表格彈性化,可自行規劃資料位置
9.數據之名稱可自行設定
10.測試畫面可顯示測試數值、曲線圖或同時顯示
11.資料處理:可儲存、呼叫、列表、比較等
12.曲線圖可設定力量、伸長量、位移、時間、應力、應變等
13.可測試抗拉、抗壓、彎曲、剝離等試驗
14.軟體保護:超行程、超容量保護、超時間停機







(3)選購配件-延伸器



QC-557 短延伸器
適合運用在50%以下的延伸率測試
  QC-551長延伸器
適合運用在20%以上延伸率的測試
  列表機
可單機列印輸出
