QC-548M1F 電腦伺服拉(壓)力試驗機

首頁 / 產品介紹 / 拉力測試 / QC-548M1F 電腦伺服拉(壓)力試驗機
產品型號 : QC-548M1F

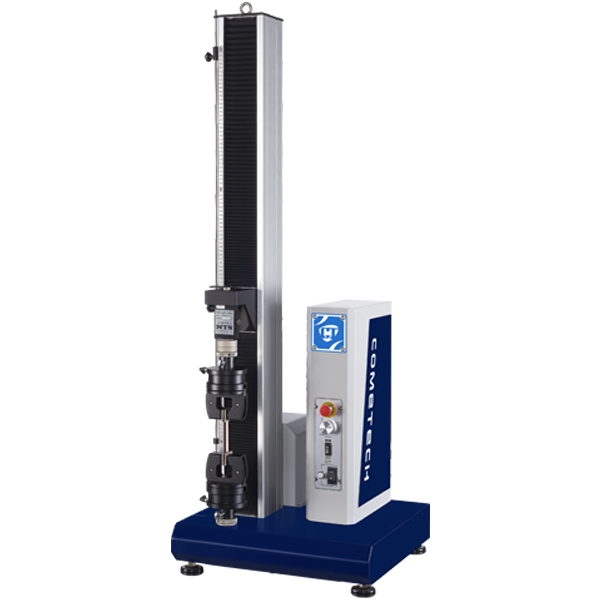

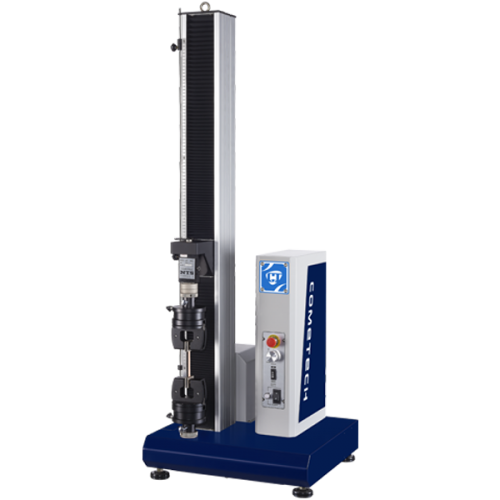

QC-548M1F 電腦伺服拉(壓)力試驗機
Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard
單柱型機台在機台體積的規劃和操作上都有很好的配置,採用伺服馬達與高精度滾珠螺桿,適合力量5KN以下的材料測試,依試片長度和延伸率選擇不同行程,可提供完整的夾具規劃,進行多種測試方法。M1F專用測試軟體相容Windows作業系統,可進行拉(壓)力測試、抗彎測試、剝離測試、持拉(壓)等多種功能。軟體操作簡單易學具有多國語言、各種公英制單位的選擇、即時曲線圖顯示,並提供完整的測試分析數據、報表規劃可在測試完成後進行完整的分析或存檔功能。本機亦可選配顯示器進行單機操作,擷取快速有效的測試資料。

適用產業:橡膠、塑膠、紙、紡織、金屬、木材、膠帶、電子、包裝、醫療、建材等行業。

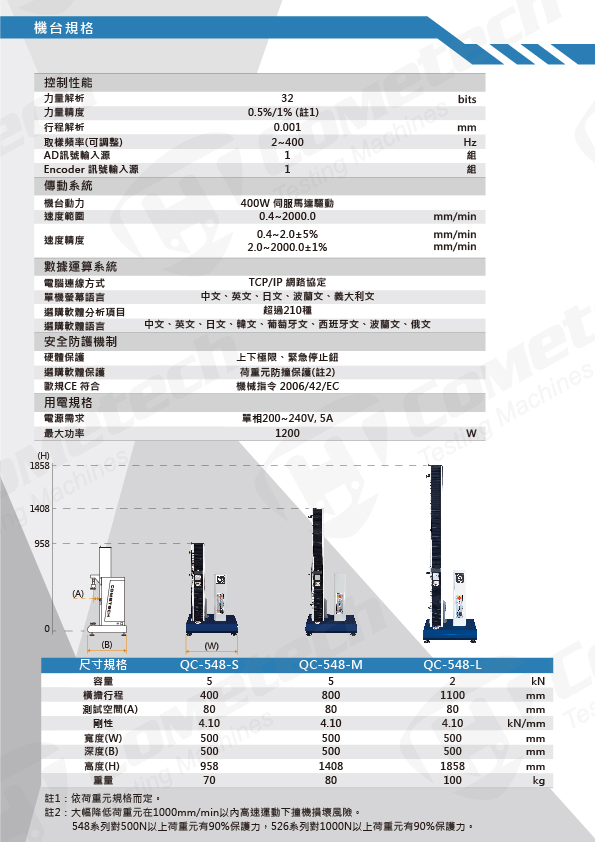

機台型號 QC-548M1F-S QC-548M1F-M
最大容量 5 kN
力量解析 1/50,000 (31 bits)
力量精度 ±1%(荷重元容量範圍2~100%內,可另選購更高精度規格)
測試行程
(未含夾具)
400 mm 800 mm
行程解析 0.0001 mm
懸臂距離 80 mm
速度範圍 0.2 ~ 2000.0mm/min
速度精度 ±1%
電腦連線方式 RJ45 (TCP/IP) [軟體選配]
最大取樣頻率 Max. 400 Hz
機台動力 伺服馬達驅動
機台剛性 4.10 kN/mm
硬體安全保護 上/下極限、緊急停止按鈕保護
軟體安全保護 力量、位移、時間保護功能
※可另選購強力防撞功能,避免荷重元在1000mm/min高速使用內損壞,對50Kg以上荷重元有90%保護力
機台電源 單相 200 ~ 240VAC,5A
機台尺寸 50 x 50 x105 cm 50 x 50 x145 cm
機台重量 65 kgf 80 kgf

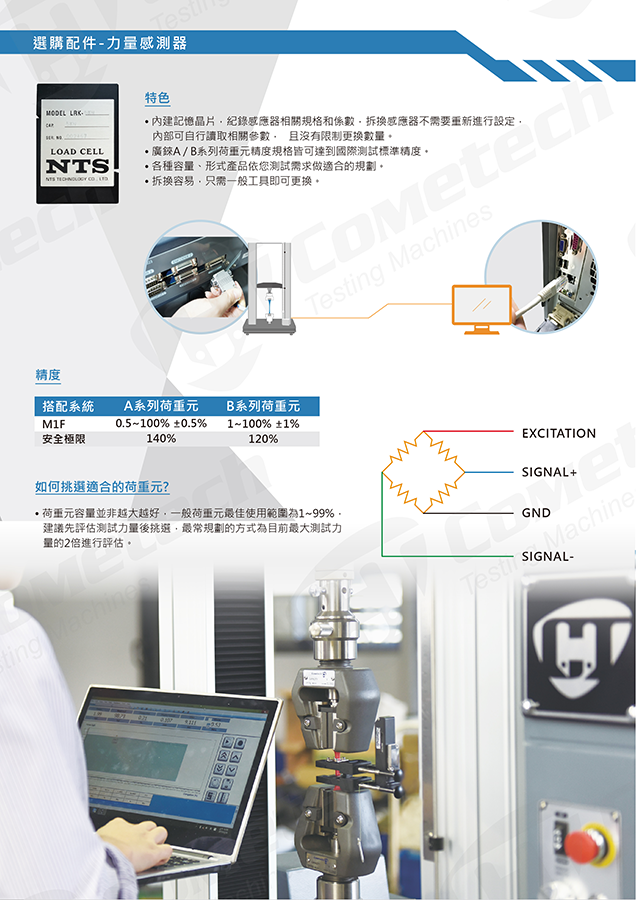

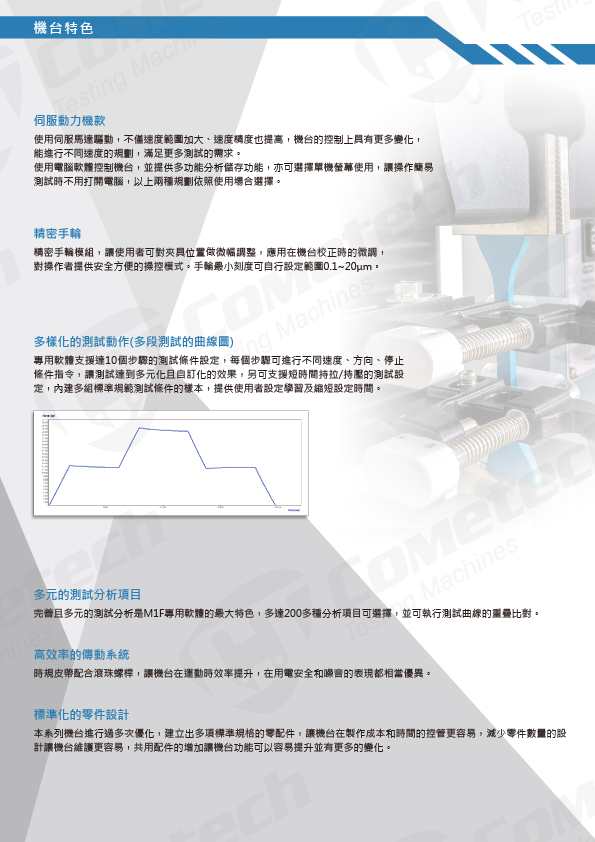

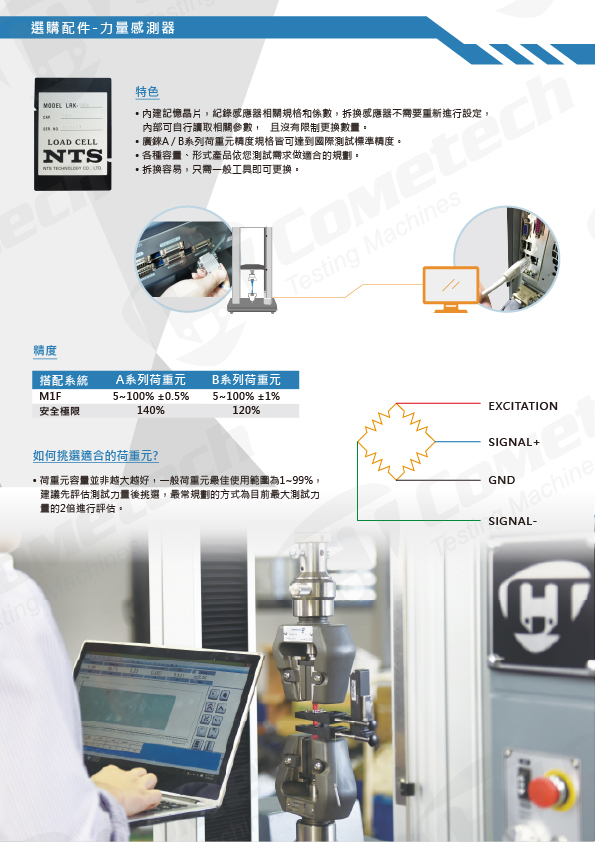

1.具荷重元自動辨識功能

2.具位移量測配件自動辨識功能

3.標準化獨立電控箱設計,方便維護

4.實體手輪可精密調整機台位移及方便校正

5.電腦規格無特殊限制,使用者容易維護

6.單一測試可進行10段不同速度設定

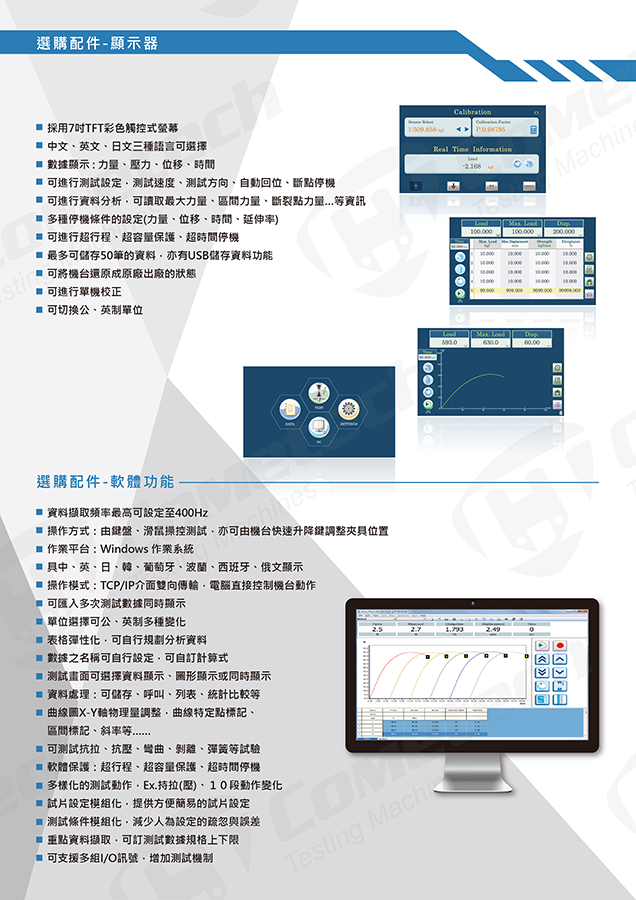

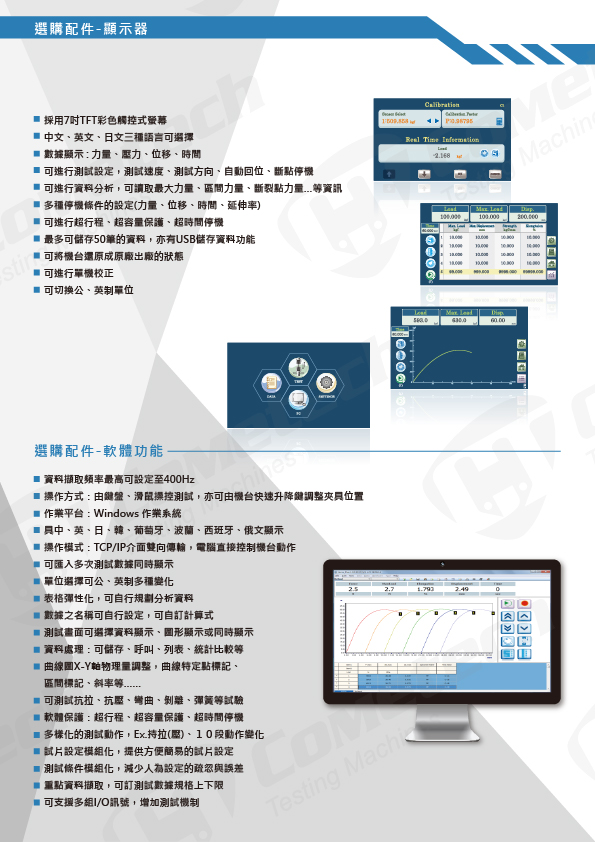

(1)選購配件-顯示器

1.採用7吋TFT彩色觸控式螢幕
2.中文、英文、日文三種語言可選擇
3.數據顯示 : 力量、壓力、位移、時間
4.可進行測試設定,測試速度、測試方向、自動回位、斷點停機
5.可進行資料分析,可讀取最大力量、區間力量、斷裂點力量…等資訊
6.多種停機條件的設定(力量、位移、時間、延伸率)
7.可進行超行程、超容量保護、超時間停機
8.最多可儲存50筆的資料,亦有USB儲存資料功能
9.可將機台還原成原廠出廠的狀態
10.可進行單機校正
11.可切換公、英制單位





(2)選購配件-軟體功能

1.資料擷取頻率最高可設定至400Hz
2.操作方式:由鍵盤、滑鼠操控測試,亦可由機台快速升降鍵調整夾具位置
3.作業平台:Windows 作業系統
4.具中、英、日、韓、葡萄牙、波蘭、西班牙、俄文顯示
5.操作模式:TCP/IP介面雙向傳輸,電腦直接控制機台動作
6.可匯入多次測試數據同時顯示
7.單位選擇可公、英制多種變化
8.表格彈性化,可自行規劃分析資料
9.數據之名稱可自行設定,可自訂計算式
10.測試畫面可選擇資料顯示、圖形顯示或同時顯示

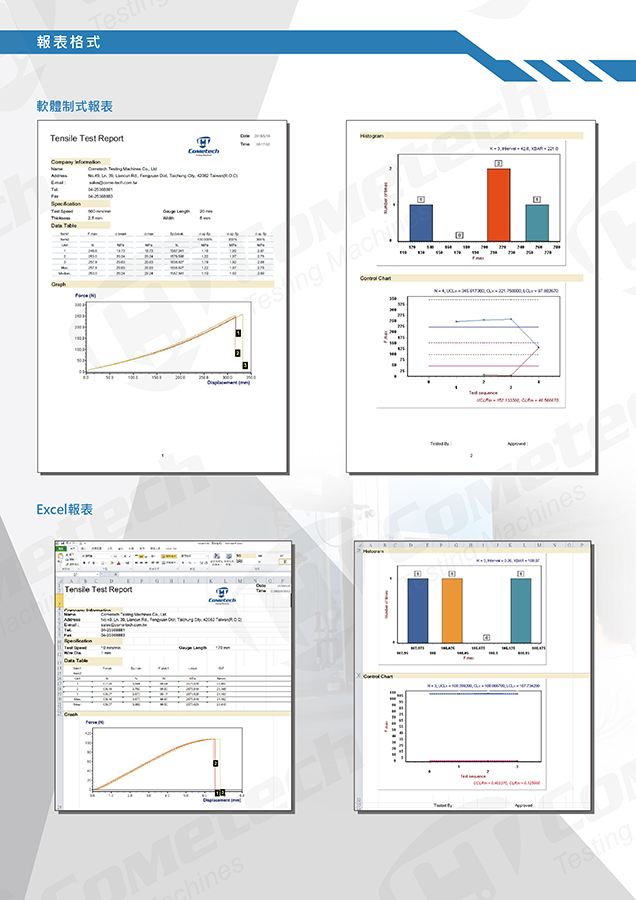

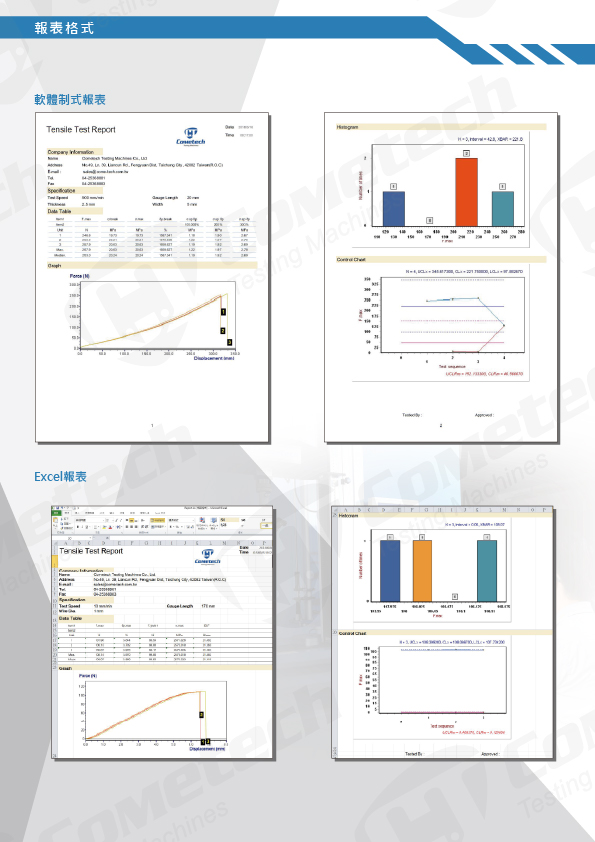

11.資料處理:可儲存、呼叫、列表、統計比較等
12.曲線圖X-Y軸物理量調整,曲線特定點標記、區間標記、斜率等……
13.可測試抗拉、抗壓、彎曲、剝離、彈簧等試驗
14.軟體保護:超行程、超容量保護、超時間停機
15.多樣化的測試動作,Ex.持拉(壓)、10段動作變化
16.試片設定模組化,提供方便簡易的試片設定
17.測試條件模組化,減少人為設定的疏忽與誤差
18.重點資料擷取,可訂測試數據規格上下限
19.可支援多組I/O訊號,增加測試機制

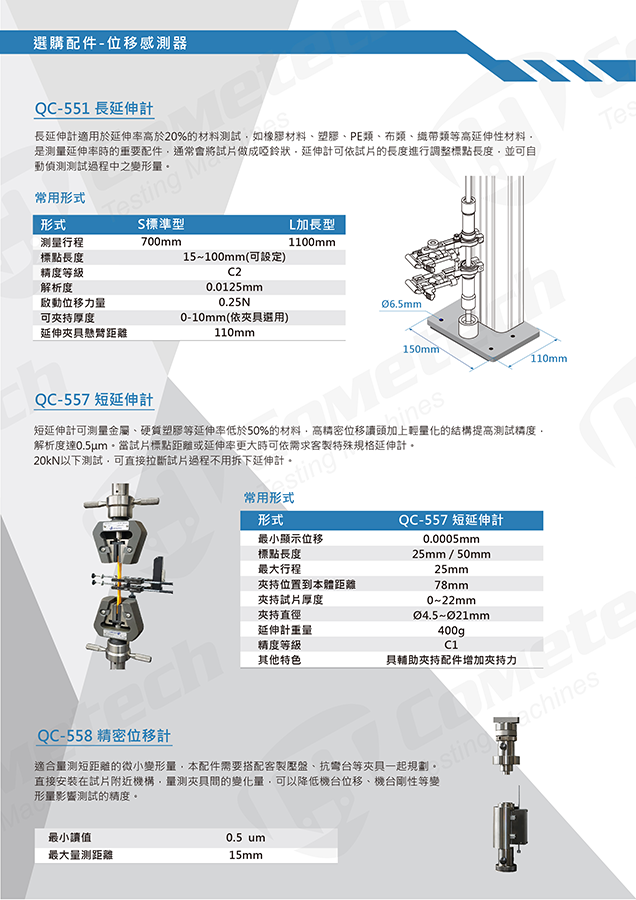

(3)選購配件-延伸器


QC-557 短延伸器
適合運用在50%以下的延伸率測試
  QC-551長延伸器
適合運用在20%以上延伸率的測試
