電腦液壓拉(壓)力試驗機

首頁 / 產品介紹 / 拉力測試 / 電腦液壓拉(壓)力試驗機
產品型號 : QC-954 (300 ~2000kN)

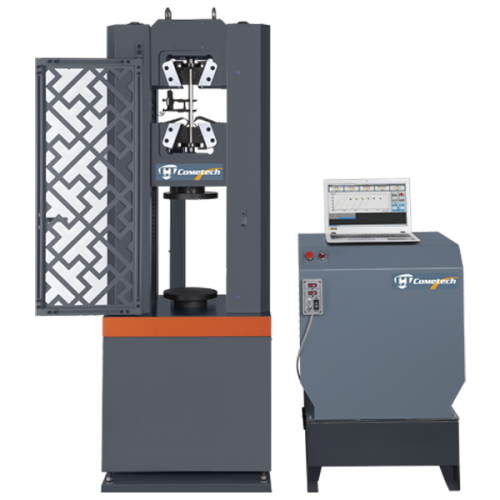

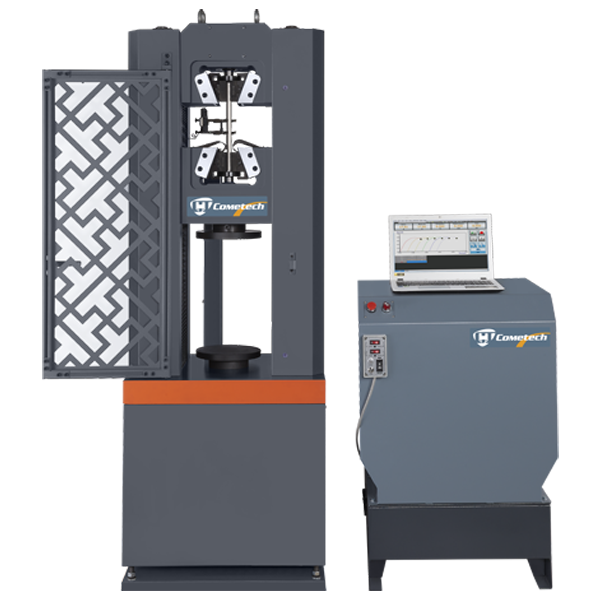

電腦液壓拉(壓)力試驗機
Confirm to ISO 7500-1, JJG475-88 , ASTM E4 , ASTM A370 , DIN5122 , JIS B7721/B7733 , EN 10002-1,EN 1002-2,BS1610,GB/T228 Standard
本系列機型適合高強度的材料測試,可進行ASTM、ISO、JIS、GB等規範的測試及各種成品試驗。機台動力採用液壓控制,可以進行定應力/定應變/定速度等測試規畫,高剛性與高強度的機台結構,穩定測試並減少損耗。
本機配備抗拉及抗壓標準夾具。適合用在金屬、複合材料、建築材料等高力量的測試。高精度的測試結果和分析能力滿足客人在測試上的需求。
分離式的控制系統減少維護問題,可有效的降低電路干擾的發生延長機台使用壽命,本機搭載M2F控制系統可滿足多項的測試規範要求。

適用產業:
金屬、建材等行業、複合材料。

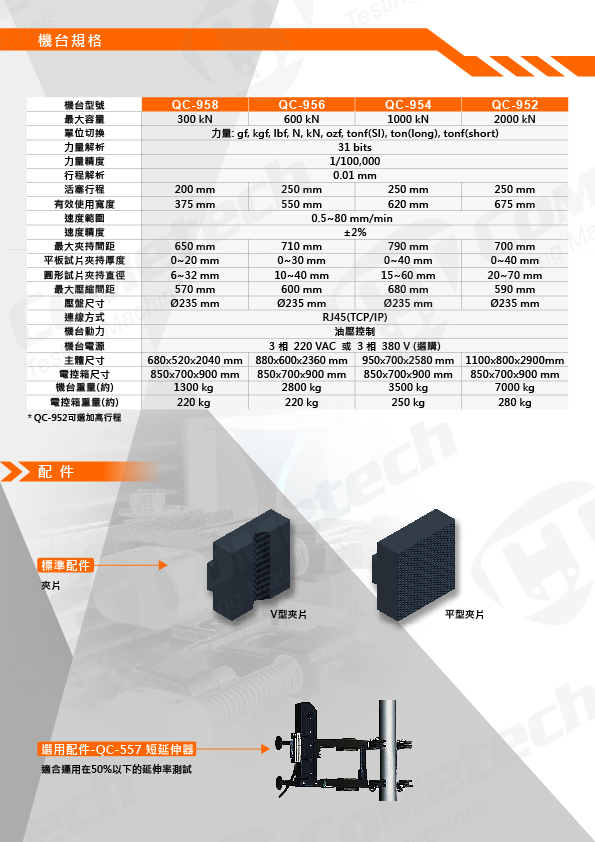

機台型號 QC-958 QC-956 QC-954 QC-952
最大容量 300kN 600kN 1000kN 2000kN
單位切換 力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
力量解析 31 bits
力量精度 1/100,000
行程解析 0.01 mm
活塞行程 200 mm 250 mm 250 mm 250 mm
有效使用寬度 440 mm 565 mm 620 mm 675 mm
速度範圍 0.5~50 mm/min
速度精度 ±2%
最大夾持間距 620 mm 700 mm 710 mm 1000 mm
平板試片夾持厚度 0~20 mm 0~30 mm 0~40 mm     0~50 mm
圓形試片夾持直徑 6~32mm 10~40mm 15~60 mm 20~70 mm
最大壓縮間距 580 mm 670 mm 680 mm 850 mm
壓盤尺寸 Ø235 mm Ø235 mm Ø235 mm Ø235 mm
連線方式 RJ45(TCP/IP)
機台動力 伺服油壓控制
機台電源 3 相 220 VAC 或 3 相 380 V (選購)
主體尺寸 680x520x2040  880x600x2360  950x700x2480  1100x800x2900
電控箱尺寸 850x700x900 850x700x900 850x700x900 850x700x900
  機台重量(約) 1300 kg 2800 kg 3500 kg 7000 kg
電控箱重量(約) 220 kg 220 kg 250 kg 280 kg

標準配件:
夾片







選用配件:

QC-557 短延伸器

適合運用在50%以下的延伸率測試



1. 資料擷取頻率最高可設定至1200 Hz
2. 操作方式:由鍵盤、滑鼠操控測試,亦可由機台快速升降鍵調整夾具位置
3. 作業平台: Windows 8/10作業系統
4. 具中、英文顯示
5. 操作模式:TCP/IP介面雙向傳輸,電腦直接控制機台動作
6. 可匯入多次測試數據同時顯示
7. 單位選擇可公、英制多種變化
8. 表格彈性化,可自行規劃分析資料
9. 數據之名稱可自行設定,可自訂計算式
10. 測試畫面可選擇資料顯示、圖形顯示或同時顯示
11. 資料處理:可儲存、呼叫、列表、統計比較等
12. 曲線圖X-Y軸物理量調整,曲線特定點標記、區間標記、斜率等……
13. 可測試抗拉、抗壓、彎曲、潛變等試驗
14. 軟體保護:超行程、超容量保護、超時間停機
15. 多樣化的測試動作,Ex.潛變、持拉(壓)等……
16. 試片設定模組化,提供方便簡易的試片設定
17. 測試條件模組化,減少人為設定的疏忽與誤差
18. 重點資料擷取,可訂測試數據規格上下限
19. 可支援多組I/O訊號,增加測試機制
