QC-603A氣動式試片裁切機、QC-603C空油壓試片裁切機

首頁 / 產品介紹 / 橡塑膠測試 / QC-603A、QC-603C 氣動式試片裁切機、空油壓試片裁切機
產品型號 : QC-603A、QC-603C
QC-603A、QC-603C 氣動式試片裁切機、空油壓試片裁切機

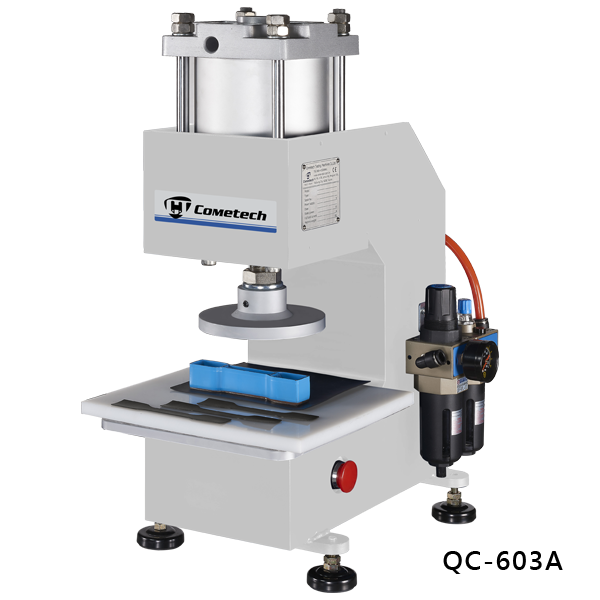

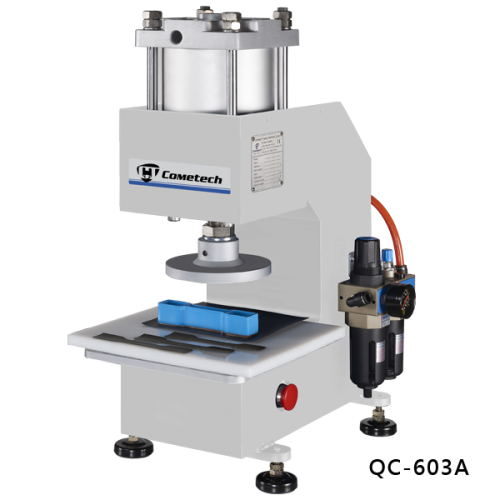

QC-603A以氣壓為動力,配合雙手安全開關設計,操作時不會有安全問題,配合各式刀模使用,能快速裁切出各種形狀之試片。適用裁切的材料:紙類、橡膠、塑料、皮革等各種軟質材料,配合各種形狀的切刀即可製作不同的試片。

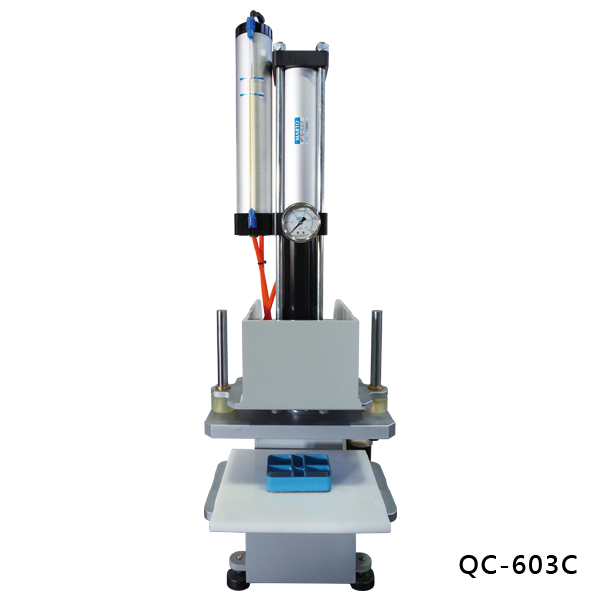

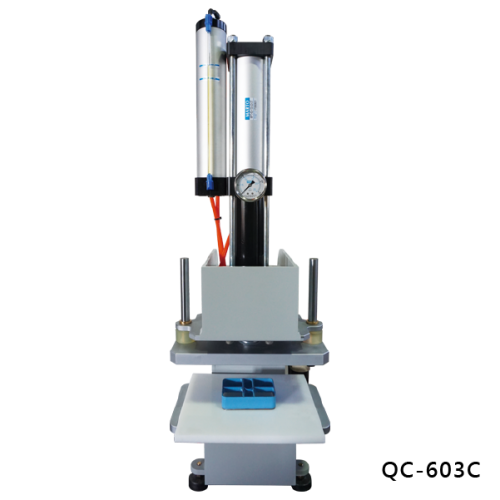

QC-603C改良自QC-603A型氣壓切試片機,主要改變之部份為利用空油轉換方式提高整個機台的出力,能裁切較堅硬的材料。本機台仍以氣壓為動力配合雙段開關安全設計操作安全。除了軟質材料也適用在織物、塑膠片、韌性高厚度大的樣品。



本系列機型除了做為試片的裁切,更可做為材料的壓合工作,機台體積小操作簡單是它的特色。

適用產業: 橡膠業、塑膠業、紡織業

機台型號 QC-603A QC-603C
適用材料 橡膠、軟質塑膠(硬度A90度以下)
、皮革等
硬質塑膠(硬度A90以上)、布類等
壓盤內徑 上壓盤φ145 mm
(可選購方型上壓盤350 x 160mm QC-603E 規格)
下壓盤260 x 230 mm
上壓盤尺寸: 350 × 160 mm
下壓盤尺寸: 350 x 180 mm
出力行程 100 mm 125 mm
最大出力 900 kg 3000 kg
動力 空壓(需自備空壓機)
3 ~ 6 kg/cm²
附件 墊板一塊
選購配件 1.除 A 型與 B 型切刀外,另有精密切刀可選購,可指定外型尺寸。
2.安全延遲閥功能,可增加機台的方便性與安全性。
特色 ※操作方便、省力、省時間
※雙重開關設計,具有高安全性
機台尺寸 35 × 43 × 69 cm 40 x 38 x 107 cm
機台重量 55 kg 80 kg

(可自行選購)
切刀種類(可自行選購)
