產品型號 : QC-121M1F
121M1F-紙箱抗壓試驗機
Confirm to ISO 12048、ISO 2872、ASTM D4169、TAPPI T804、GB T4857-4、JIS-Z-0403-2、ASTM D642、GBIT 16491、DIN 55440-1 Standard

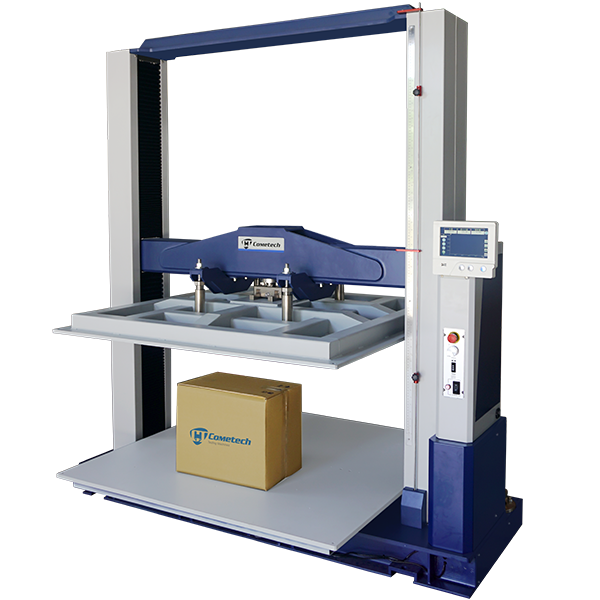

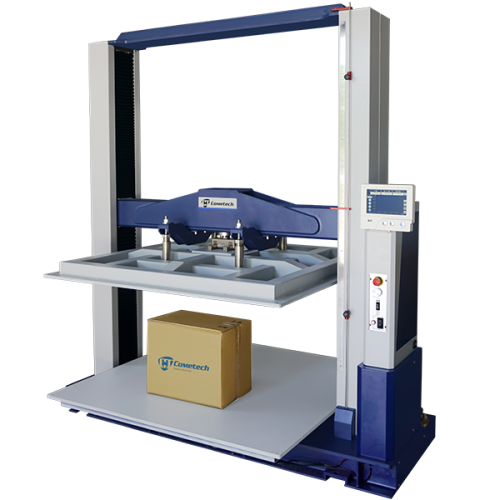

QC-121M1F用於大型包裝測試材料的抗壓強度,例如紙箱、泡棉、保麗龍等,模擬包裝箱體在受壓情形下可承受的力量強度,是運輸與倉儲管理中重要的參數。QC-121採用穩定的三點力量感應模式,使力量感應更為精準,並具有固定壓盤與自動調整壓盤兩種形式供使用者依需求自行更換,達到各種規範的要求。機台標配7吋彩色觸控螢幕,測試過程中可即時顯示曲線圖與相關數據,快速獲取測試結果;可另選購專用軟體進行多種測試模式,例如直接破壞測試、固定壓力測試、自動回位等,另可設定兩段以上測試速度以縮短操作時間。


適用產業:紙業、食品、飲品、包裝

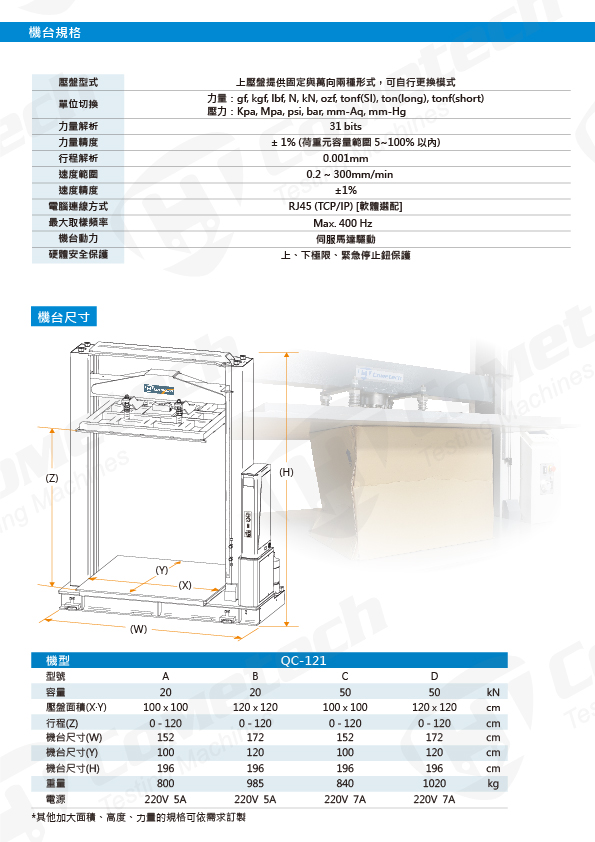

機台型號 QC-121M1F (A型) QC-121M1F (B型) QC-121M1F(C型) QC-121M1F (D型)
測試空間 100×100×120 cm 120×120×120 cm 100×100×120 cm 120×120×120 cm
最大容量 2000kg (20kN) 5000kg (50kN)
壓盤型式 上壓盤提供固定與萬向兩種形式,可自行更換模式
單位切換 力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
壓力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
力量解析 1/50,000 (31 bits)
力量精度 ± 1% (荷重元容量範圍 5~100% 以內)
行程解析 0.0001mm
速度範圍 0.2 ~ 300mm/min
速度精度 ± 1%
電腦連線方式 RJ45 (TCP/IP) [軟體選配]
最大取樣頻率 Max. 400 Hz
機台動力 伺服馬達驅動
硬體安全保護 上、下極限、緊急停止鈕保護
機台電源 單相200 ~ 240VAC,5A 單相200 ~ 240VAC,8A
機台尺寸(WxDxH) 162×100×195cm 182×120×195cm 162×100×195cm 182×120×195cm
機台重量 800 kg 900 kg 850 kg 950 kg

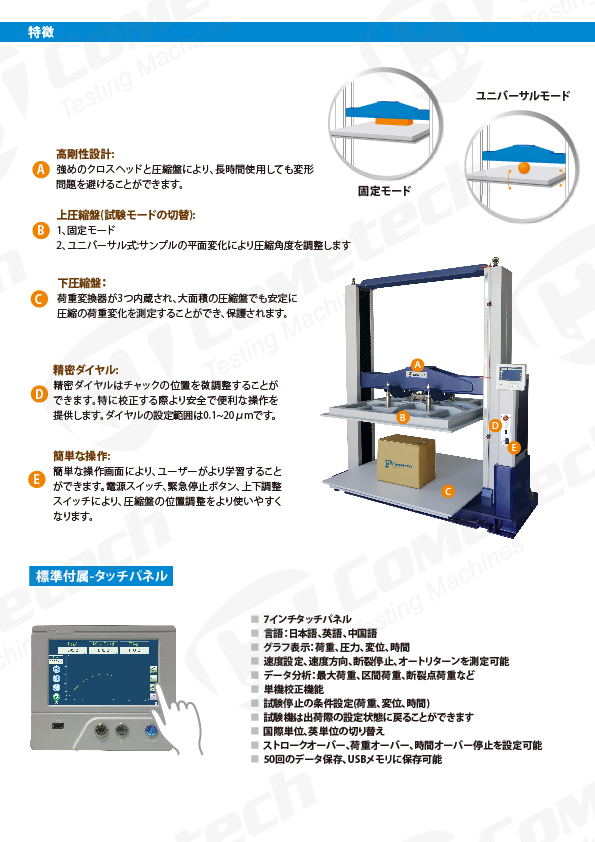

1. 採用7吋TFT彩色觸控式螢幕
2. 中文、英文、日文三種語言可選擇
3. 數據顯示:力量、壓力、位移、時間
4. 可進行測試設定,測試速度、測試方向、自動回位、斷點停機
5. 可進行資料分析,可讀取最大力量、區間力量、斷裂點力量…等資訊
6. 可進行單機校正
7. 多種停機條件的設定(力量、位移、時間)
8. 可將機台還原成原廠出廠的狀態
9. 可切換公、英制單位
10.可進行超行程、超容量保護、超時間停機
11.最多可儲存50筆的資料,亦有USB儲存資料功能

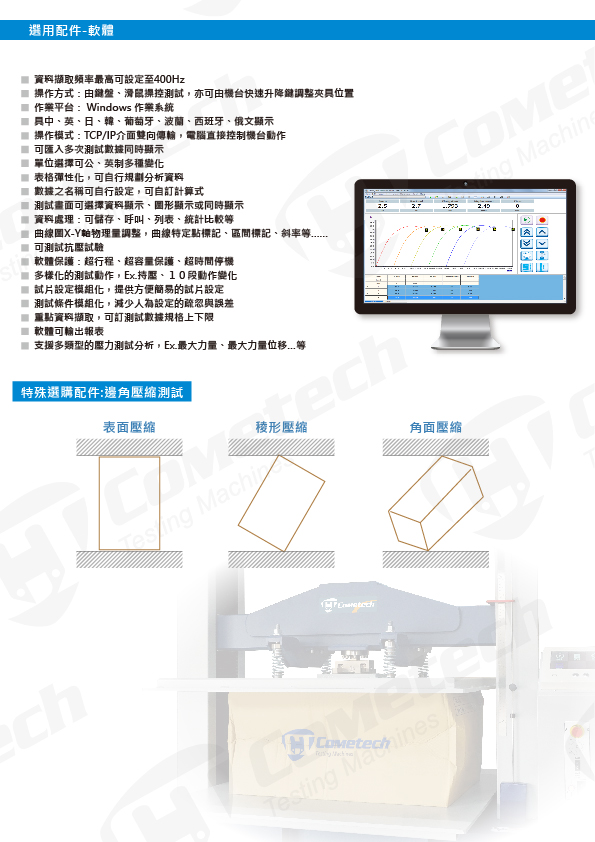

1. 資料擷取頻率最高可設定至400Hz
2. 操作方式:由鍵盤、滑鼠操控測試,亦可由機台快速升降鍵調整夾具位置
3. 作業平台: Windows 作業系統
4. 具中、英、日、韓、葡萄牙、波蘭、西班牙、俄文顯示
5. 操作模式:TCP/IP介面雙向傳輸,電腦直接控制機台動作
6. 可匯入多次測試數據同時顯示
7. 單位選擇可公、英制多種變化
8. 表格彈性化,可自行規劃分析資料
9. 數據之名稱可自行設定,可自訂計算式
10. 測試畫面可選擇資料顯示、圖形顯示或同時顯示
11. 資料處理:可儲存、呼叫、列表、統計比較等
12. 曲線圖X-Y軸物理量調整,曲線特定點標記、區間標記、斜率等……
13. 可測試抗壓試驗
14. 軟體保護:超行程、超容量保護、超時間停機
15. 多樣化的測試動作,Ex.持壓、10段動作變化
16. 試片設定模組化,提供方便簡易的試片設定
17. 測試條件模組化,減少人為設定的疏忽與誤差
18. 重點資料擷取,可訂測試數據規格上下限
19. 可支援多組I/O訊號,增加測試機制
20. 軟體可輸出報表
21. 支援多類型的壓力測試分析,Ex.最大力量、最大力量位移…等
