耐折強度試驗機

首頁 / 產品介紹 / 包裝測試 / 耐折強度試驗機
產品型號 : QC-104H

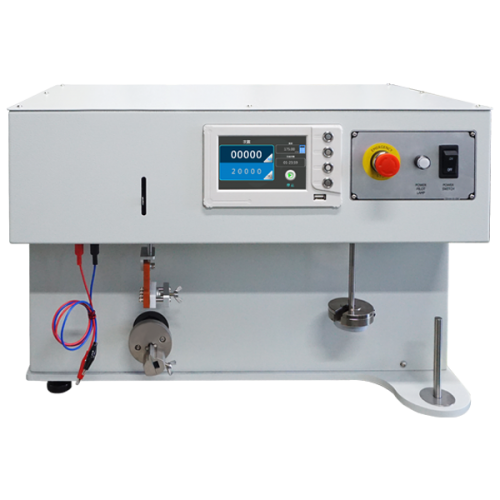

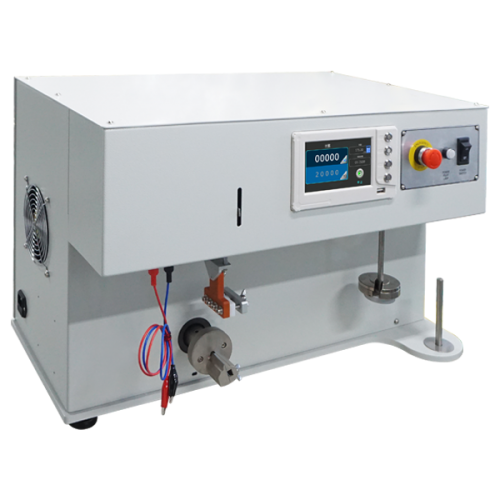

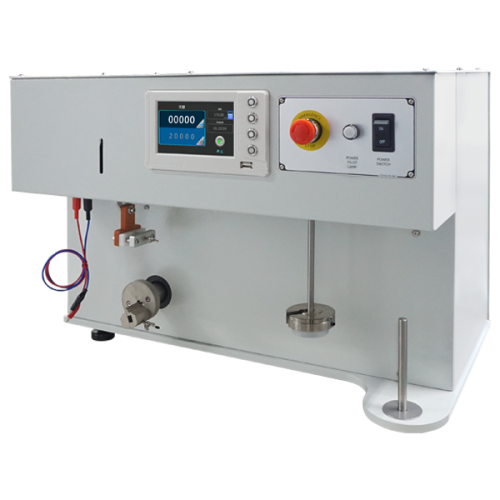

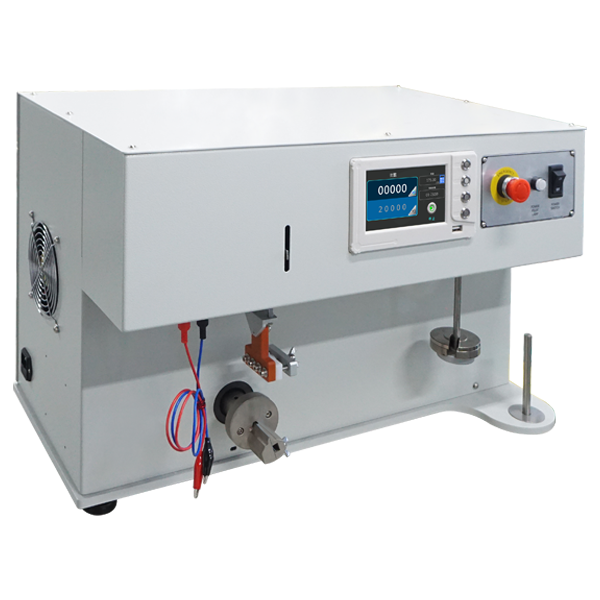

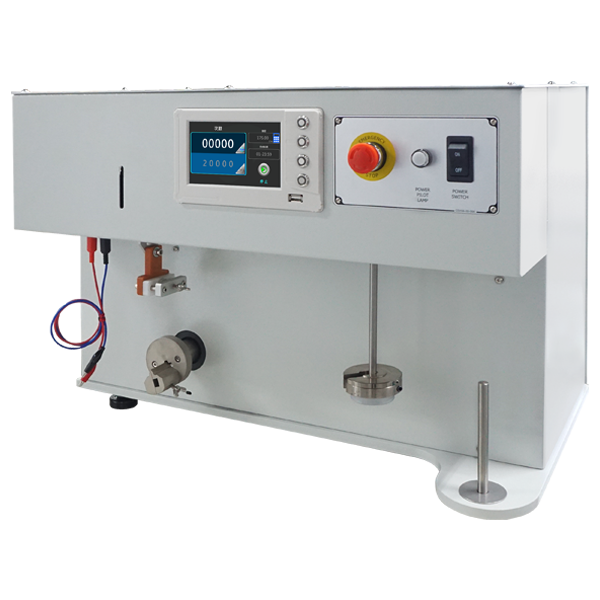

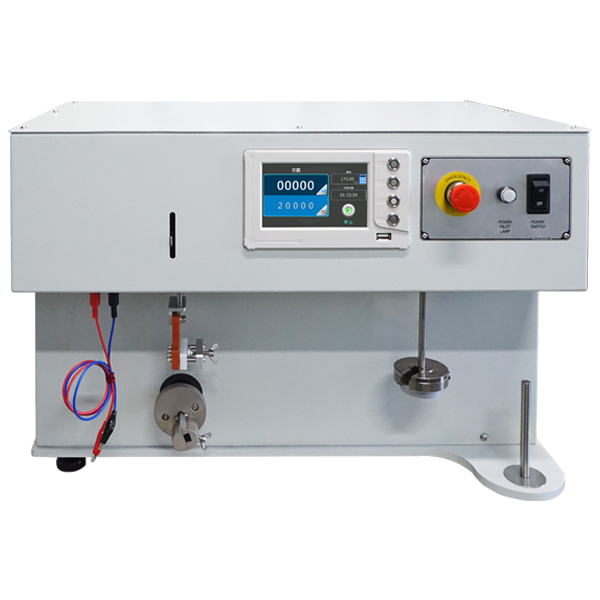

耐折強度試驗機
Confirm to TAPPI T423PM 、 ASTM D2176 、 JIS P8115 、 GB/T 2679.5 、 ISO 5626 Standard

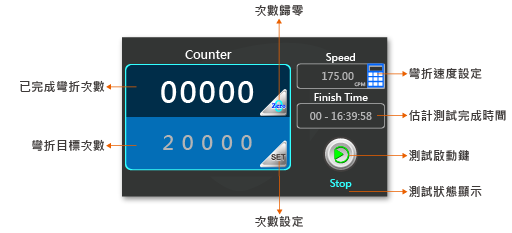

耐折強度試驗機為針對測試材料之耐折強度所設計,可測試材料在承受一定之張力及彎折角度( 一般+135° ~ -135° )之情形下所能承受的彎折次數。常見的測試材料有鋁箔、銅箔、紙張、電路軟板等。本機可偵測導電性材斷路的彎折次數,也可測得樣品折曲破裂後的次數,操作介面採用5吋觸碰式面板,可設定彎折速度、次數與顯示估計測試時間,機台偵測樣品毀損無法導電或斷裂時,即觸發自動停機並顯示測試次數。



適用產業: 紙類、電子業。

測試速度 標準175 ± 5 CPM或 指定 (20~200 CPM)
測試角度 標準 ±135° ±5°、±90° ±3°(出廠指定)或其他客訂角度
夾具間距 70 mm
夾具間隙 0.25 / 0.5 / 0.75 / 1.0 / 1.25 mm 可選定一種
彎折處R角 0.38 / 0.5 / 0.8 / 1.0 / 2.0 / 3.5 可選定一種 (標準機台附一組0.8)
砝碼荷重 50g / 100g / 200g / 300g / 500g / 1000g 各一顆
次數設定 0~99,999,999 次數到達自動停機
機台尺寸 63 × 44 × 46 cm
機台重量 50 kg
機台電源 單相 110~240 V
