產品型號 : QC-659H

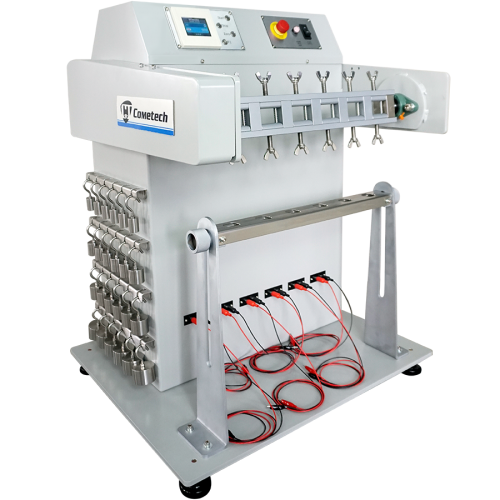

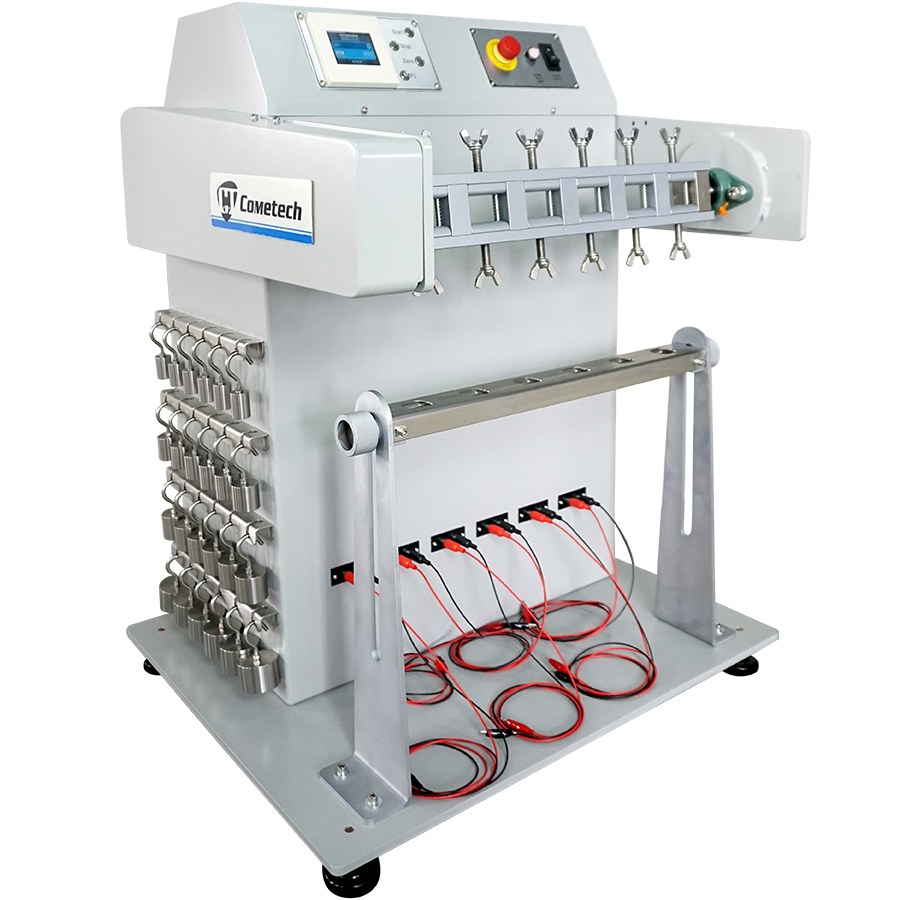

插頭引線彎折試驗機
Confirm to UL-817, GB T14471 Standard

本試驗機可對電線類產品進行彎折測試,當電線內部之芯線因過度彎折而斷裂造成斷路時,以彎折次數做為判斷電線之耐彎折性能。本試驗機之控制器標配觸控式操作螢幕,且可自動偵測次數,支援停機功能包括次數到達停機、斷裂停機及暫停功能,並記錄彎折之次數,機台支援緊急停止保護。



適用產業: 電子產品、電線製造業、電器產業

擺動角度 ±30°、±45°、±60°、±75°、±90°
可任意調整角度,並具角度指示板可直接觀看使用角度。
速度 10~100 CPM (每分鐘擺動次數)
夾具 6組
砝碼荷重 100g、200g、300g、500g各1組(6個)
控制器 1.內含6組獨立計數器及1組總計數器。
2.最大測試次數:99,999,999次。
機台尺寸 71 x 62 x 89 cm
機台重量 140 kg
機台電源 單相 100~240 V

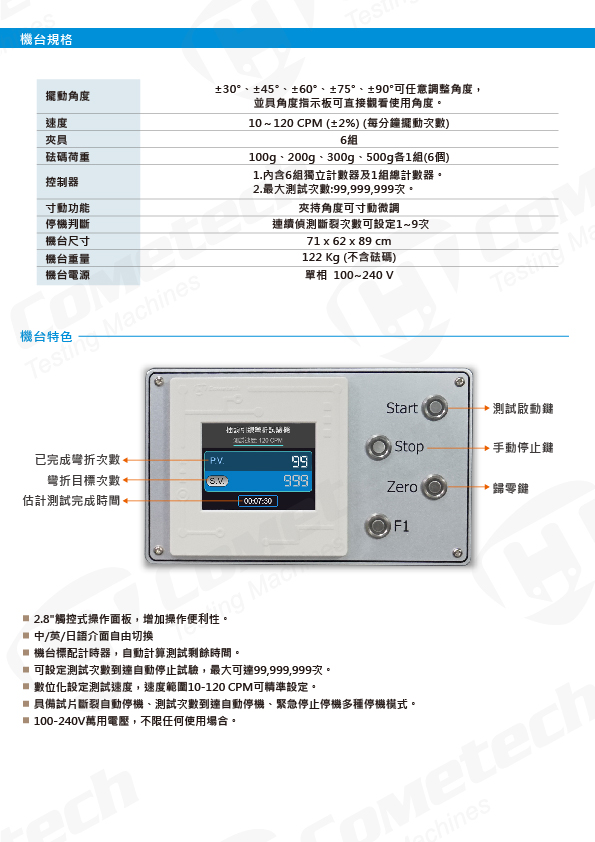

1. 觸控式操作面板,增加操作便利性。

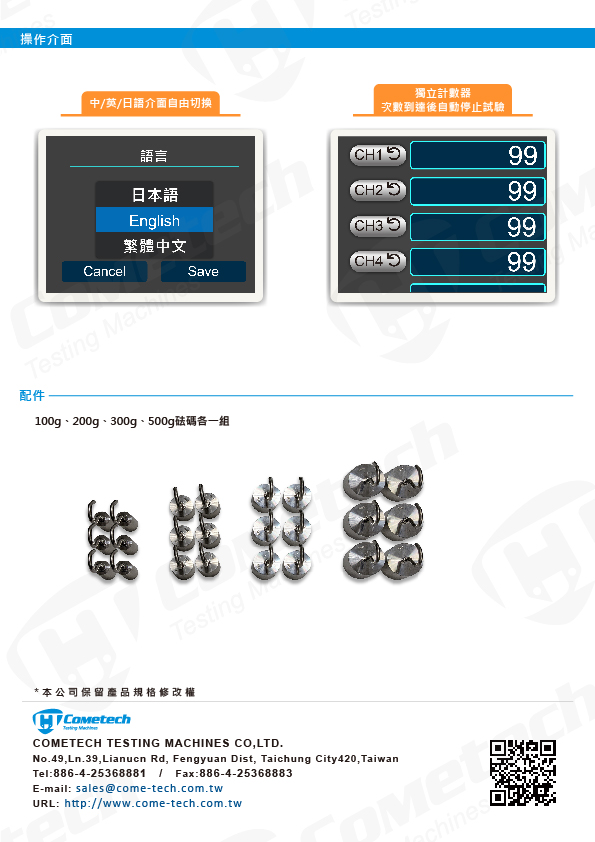

2. 中/英語介面自由切換。
3. 可即時顯示機台運行狀態,如測試中、暫停中、測試結束等。
4. 機台標配計時器,自動計算測試剩餘時間。
5. 可設定測試次數到達自動停止試驗,最大可達99,999,999次。
6. 機台測試速度數位化,提供高精度測試速度及10-100CPM的速度範圍設定。
7. 具備試片斷裂自動停機、測試次數到達自動停機、緊急停止停機多種停機模式。
8. 100-240V萬用電壓,不限任何使用場合。
100g, 200g, 300g, 500g 各六個
