产品型号 : QC-508M2F (Extended)

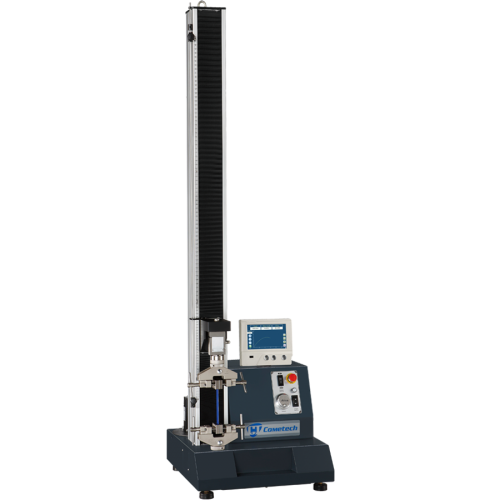

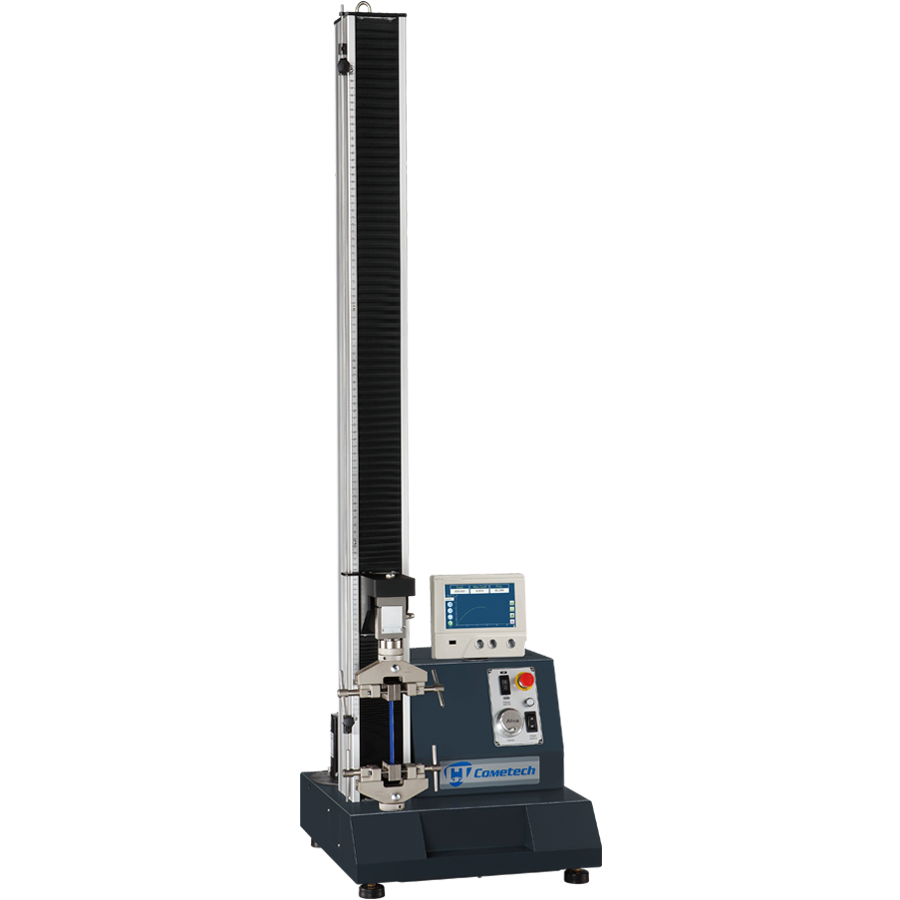

QC-508M2F 电脑伺服拉(压)力试验机-加高型
Confirm to ISO 7500-1 ASTM E4 ASTM D-76 DIN 5122 JIS B7721 JIS B7733 BS EN 1002-2 BS 1610 GB/T 228 Standard
桌上型的规划兼具多种功能和小空间需求,最大测试容量可达5 kN,标准试片和小型的成品测试规划很好的选择。同时提供安静的测试环境及高精度的测试结果

多元的控制系统可选购单机萤幕操控、多功能电脑连线、快速的外部测试按键规划。支援精密手轮控制机台升降,使用在精密定位和机台校正可以更方便并且减少机台超荷重的机会。
荷重元和延伸器配件都具有记忆功能,更换种类型式时不需要进行麻烦的设定步骤,大范围的速度设定 0.0002-1000mm/min可以满足更多的测试要求。
机台型号 QC-508M2F
最大容量 2 kN
单位切换

力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
压力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg

力量解析 1/100,000 (31 bits)
力量精度 ±1%(荷重元容量范围2~100%内,可另选购更高精度规格)
测试行程 1100 mm (未含夹具)
行程解析 0.0001 mm
悬臂距离 70 mm
速度精度 ±1%
速度范围 高速模式
0.05~ 1000 mm/min
低速模式
0.0005 ~ 9 mm/min
连线方式 RJ45(TCP/IP)
资料解取速度 最快1200 Hz
硬体安全保护 上、下极限、紧急停止钮保护
机台动力 伺服马达驱动
特色 ※自动读取荷重元特征资讯
※自动读取位移计特征资讯
※力量显示、位移显示、时间显示、应力显示、应变显示
※外部类比输入 (2通道同时读取电压或电流)
※测试力量自动归零
※测试力量自订校正
※断裂侦测
※自动回位
※力量过载保护
机台电源 单相200 ~ 240VAC,5A
机台尺寸 50 x 53x 175 cm
机台重量 100 kg

(1)显示器
1. 采用7吋TFT彩色触控式萤幕
2. 中文、英文、日文三种语言可选择
3. 数据显示: 力量、压力、扭力、位移、时间
4. 可进行测试设定,测试速度、测试方向、自动回位、断点停机。
5. 可进行资料分析,可读取最大力量、区间力量、断裂点力量…等资讯。
6. 可进行单机校正。
7. 多种停机条件的设定(力量、位移、时间、延伸率)。
8. 可将机台还原成原厂出厂的状态。
9. 可切换公、英制单位。
10. 可进行超行程、超容量保护、超时间停机。
11. 最多可储存50笔的资料,亦有USB储存资料功能。
12. 可支援多组讯号源。





(2) 延伸器






QC-557 短延伸器
适合运用在50%以下的延伸率测试

QC-551长延伸器
适合运用在20%以上延伸率的测试




1. 资料撷取频率最高可设定至1200Hz
2. 操作方式:由键盘、滑鼠操控测试,亦可由机台快速升降键调整夹具位置
3. 作业平台: Windows7/8/10作业系统
4.具中、英、日、韩、西班牙、波兰、葡萄牙文显示
5. 操作模式:TCP/IP介面双向传输,电脑直接控制机台动作
6. 可汇入多次测试数据同时显示
7. 单位选择可公、英制多种变化
8. 表格弹性化,可自行规划分析资料
9. 数据之名称可自行设定,可自订计算式
10. 测试画面可选择资料显示、图形显示或同时显示
11. 资料处理:可储存、呼叫、列表、统计比较等
12. 曲线图X-Y轴物理量调整,曲线特定点标记、区间标记、斜率等……
13. 可测试抗拉、抗压、弯曲、剥离、弹簧、潜变等试验
14. 软体保护:超行程、超容量保护、超时间停机
15. 多样化的测试动作,Ex. 往复、潜变、持拉(压)、测试暂停、滑移测试等……
16. 试片设定模组化,提供方便简易的试片设定
17. 测试条件模组化,减少人为设定的疏忽与误差
18. 重点资料撷取,可订测试数据规格上下限
19. 可支援多组I/O讯号,增加测试机制
