产品型号 : QC-508M1F (Extended)

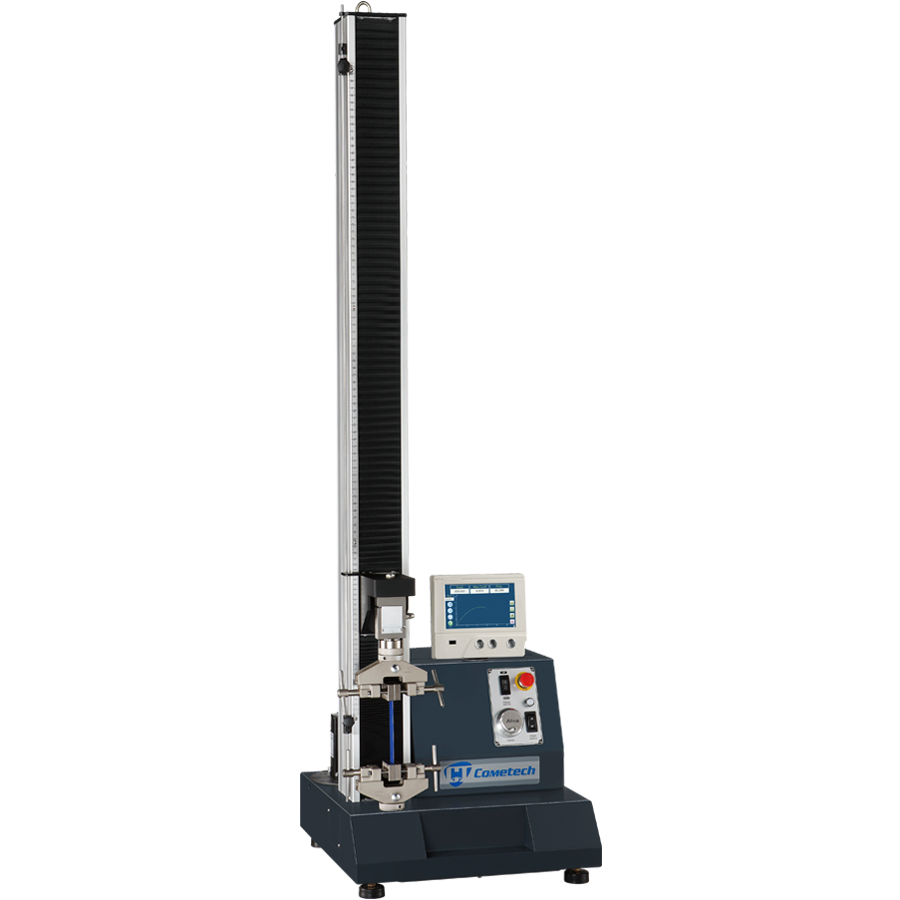

QC-508M1F 电脑伺服拉(压)力试验机-加高型
Confirm to ISO 7500-1, ASTM E4, ASTM D-76, DIN5122, JIS B7721/B7733, EN 1002-2, BS1610, GB T228 Standard
单柱型机台在机台体积的规划和操作上都有很好的配置,采用伺服马达与高精度滚珠螺杆,适合力量2KN以下的材料测试,依试片长度和延伸率选择不同行程,可提供完整的夹具规划,进行多种测试方法。

专用测试软体M1F相容Windows7/8/10,可进行拉(压)力测试、抗弯测试、剥离测试、持拉(压)等多种功能。软体操作简单易学具有多国语言、各种公英制单位的选择、即时曲线图显示,并提供完整的测试分析数据、报表规划可在测试完成后进行完整的分析或存档功能。本机亦可选配显示器进行单机操作,撷取快速有效的测试资料。
机台型号 QC-508M1F (Extended)
最大容量 2 kN
单位切换 力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
压力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
力量解析 1/50,000 (31 bits)
力量精度 ±1%(荷重元容量范围2~100%内,可另选购更高精度规格)
测试行程 1100mm(不含夹具)
行程解析 0.0001mm
悬臂距离 70mm
速度范围 0.2 ~ 1000mm/min (可由电脑数位设定)
连线方式 RJ45(TCP/IP)[软体选配]
资料解取速度 Max.400Hz
机台动力 伺服马达驱动
特色 ※自动读取荷重元特征资讯
※自动读取位移计特征资讯
※力量显示、位移显示、时间显示、应力显示、 应变显示
※外部类比输入(电压或电流)
※测试力量自动归零
※测试力量自订校正
※断裂侦测
※自动回位
※力量过载保护
机台电源 单相 200 ~ 240VAC,5A
机台尺寸 50 x 53x 175cm
机台重量 100 kg

(1)显示器
1. 采用7吋TFT彩色触摸屏
2. 中文、英文、日文三种语言可选择。
3. 数据显示: 力量、压力、扭力、位移、时间。
4. 可进行测试设定,测试速度、测试方向、自动回位、断点停机。
5. 可进行数据分析,可读取最大力量、区间力量、断裂点力量…等信息。
6. 可进行单机校正。
7. 多种停机条件的设定(力量、位移、时间、延伸率)。
8. 可将机台还原成原厂出厂的状态。
9. 可切换公、英制单位。
10. 可进行超行程、超容量保护、超时间停机。
11. 最多可储存50笔的数据,亦有USB储存数据功能。
12. 可支持多组讯号源。





(2) 延伸器




QC-557 短延伸器 适合
运用在50%以下的延伸率测试
  QC-551长延伸器 适合
运用在20%以上延伸率的测试



1. 数据撷取频率最高可设定至400Hz。
2. 操作方式:由键盘、鼠标操控测试,亦可由机台快速升降键调整夹具位置。
3. 作业平台: Windows 7/8/10操作系统。
4. 具中、英、日、韩、西班牙、波兰文显示。
5. 操作模式:TCP/IP接口双向传输,计算机直接控制机台动作。
6. 可汇入多次测试数据同时显示。
7. 单位选择可公、英制多种变化
8. 表格弹性化,可自行规划分析数据。
9. 数据之名称可自行设定,可自定义计算式。
10. 测试画面可选择数据显示、图形显示或同时显示。
11. 数据处理:可储存、呼叫、列表、统计比较等。
12. 曲线图X-Y轴物理量调整,曲线特定点标记、区间标记、斜率等……
13. 可测试抗拉、抗压、弯曲、剥离、弹簧等试验。
14. 软件保护:超行程、超容量保护、超时间停机。
15. 多样化的测试动作,Ex.持拉(压)、10段动作变化。
16. 试片设定模块化,提供方便简易的试片设定。
17. 测试条件模块化,减少人为设定的疏忽与误差。
18. 重点数据撷取,可订测试数据规格上下限。
19. 可支持多组I/O讯号,增加测试机制
