QC-548M1F电脑伺服拉(压)力试验机

首页 / 产品介绍 / 拉力测试 / QC-548M1F电脑伺服拉(压)力试验机
产品型号 : QC-548M1F

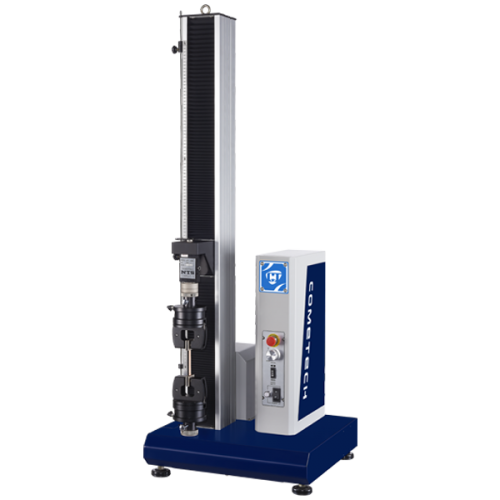

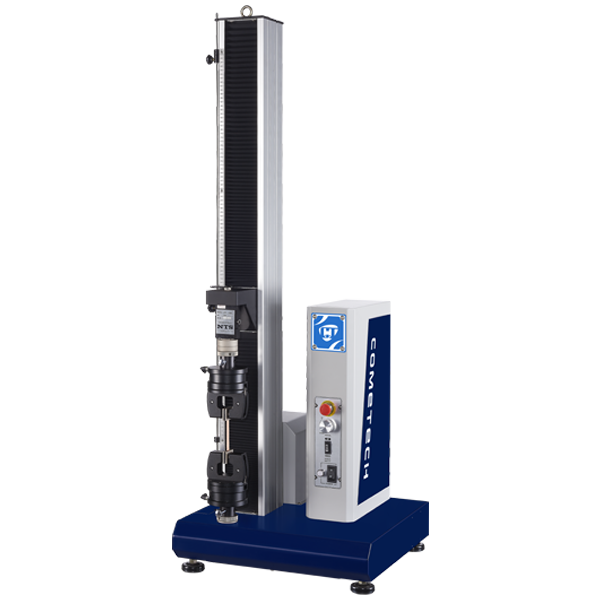

QC-548M1F电脑伺服拉(压)力试验机
Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard
单柱型机台在机台体积的规划和操作上都有很好的配置,采用伺服马达与高精度滚珠螺杆,适合力量5KN以下的材料测试,依试片长度和延伸率选择不同行程,可提供完整的夹具规划,进行多种测试方法。

专用测试软体M1F相容Windows7/8/10,可进行拉(压)力测试、抗弯测试、剥离测试、持拉(压)等多种功能。软体操作简单易学具有多国语言、各种公英制单位的选择、即时曲线图显示,并提供完整的测试分析数据、报表规划可在测试完成后进行完整的分析或存档功能。本机亦可选配显示器进行单机操作,撷取快速有效的测试资料。

适用产业:橡胶、塑胶、纸、纺织、金属、木材、胶带、电子、包装、医疗、建材等行业
机台型号 QC-548M1F-S QC-548M1F-M
最大使用容量 5 kN
力量解析 1/50,000 (31 bits)
力量精度 ±1%(荷重元容量范围2~100%内,可另选购更高精度规格)
测试行程(未含夹具) 400 mm 800 mm
行程解析 0.0001 mm
速度范围 0.2 ~ 2000mm/min (由电脑数位设定)
速度误差 ±1%
最大取样频率 最快 400 Hz
悬臂距离 80 mm
连线方式 RJ45(TCP/IP)
机台动力 伺服马达驱动
机台刚性 4.1 kN/mm
硬体安全保护 上、下极限、紧急停止钮保护
机台电源 单相 200 ~ 240VAC,5A
机台尺寸 50x50x105cm 50x50x145cm
机台重量 65 kgf 80 kgf

(1)显示器
1.采用7吋TFT彩色触控式萤幕
2.中文、英文、日文三种语言可选择
3.数据显示: 力量、压力、扭力、位移、时间
4.可进行测试设定,测试速度、测试方向、自动回位、断点停机。
5.可进行资料分析,可读取最大力量、区间力量、断裂点力量…等资讯。
6.多种停机条件的设定(力量、位移、时间、延伸率)。
7.可进行超行程、超容量保护、超时间停机。
8.最多可储存50笔的资料,亦有USB储存资料功能。
9.可将机台还原成原厂出厂的状态。 10.可进行单机校正。
11.可切换公、英制单位。
12.可支援多组讯号源。



(2) 选购配件-软体功能
1.资料撷取频率最高可设定至400Hz
2.操作方式:由键盘、滑鼠操控测试,亦可由机台快速升降键调整夹具位置
3.作业平台:Windows 7/8/10作业系统
4.具中、英、日、韩、西班牙、波兰文显示
5.操作模式:TCP/IP介面双向传输,电脑直接控制机台动作
6.可汇入多次测试数据同时显示
7.单位选择可公、英制多种变化
8.表格弹性化,可自行规划分析资料
9.数据之名称可自行设定,可自订计算式
10.测试画面可选择资料显示、图形显示或同时显示
11.资料处理:可储存、呼叫、列表、统计比较等
12.曲线图X-Y轴物理量调整,曲线特定点标记、区间标记、斜率等……
13.可测试抗拉、抗压、弯曲、剥离、弹簧等试验
14.软体保护:超行程、超容量保护、超时间停机
15.多样化的测试动作,Ex.持拉(压)、10段动作变化
16.试片设定模组化,提供方便简易的试片设定
17.测试条件模组化,减少人为设定的疏忽与误差
18.重点资料撷取,可订测试数据规格上下限
19.可支援多组I/O讯号,增加测试机制




(3) 选购配件-延伸器



QC-557 短延伸器
适合运用在50%以下的延伸率测试
QC-551长延伸器
适合运用在20%以上延伸率的测试
1.力量、位移、时间、应力、应变可即时显示
2.荷重元具记忆校正参数功能,更换时无须重新调整
3.位移量测配件具自动辨识系统,更换使用时不需做其他复杂设定
4.人性化的测试设定,可设定机台移动方向、力量位移自动归零、测试速度、停留时间等功能
5.测试完成机台自动回位功能
6.力量、时间、位移等多种保护功能
7.实体手轮可精密调整机台位移
8.可选购单机萤幕使用
