QC-548D2电脑拉(压)力试验机

首页 / 产品介绍 / 拉力测试 / QC-548D2电脑拉(压)力试验机
产品型号 : QC-548D2(5kN)

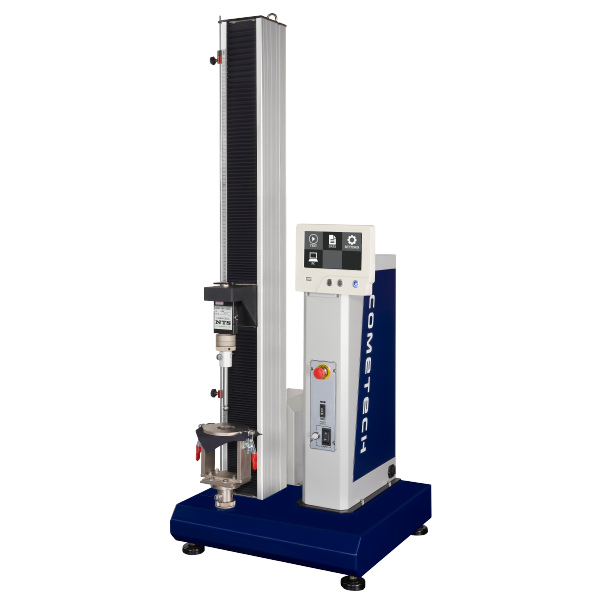

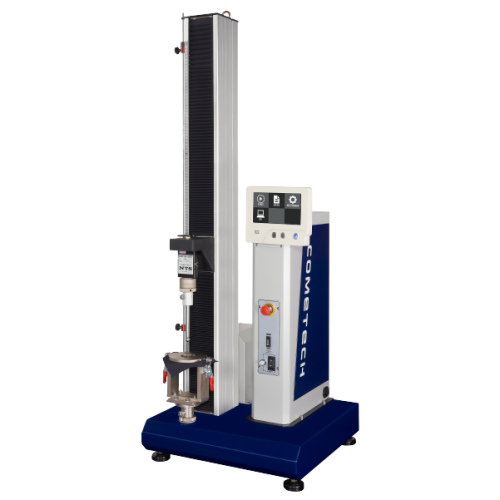

QC-548D2电脑拉(压)力试验机
QC-548D2桌上型材料试验机搭载7吋TFT触控式彩色萤幕可进行单机测试,可选配微型印表机将测试结果即时印出,适合用于产线或有快速测试需求的环境。
特殊的马达控制与演算系统,将直流马达效能达到近似于伺服马达的控制能力,在机台移动过程中自动修正转速以达到最佳的速度表现,速度设定数位化与一键开始测试功能,增加操作便利性与效率。
选配专用的测试软体即可透过个人电脑连线控制机台,并进行拉力、抗压、抗弯、剥离等多种测试与分析,多国语言显示与各种公英制单位切换,并有完整的资料分析平台与测试模组。

适用产业:纸类、胶带、电子、医疗、包装等行业
机台型号 QC-548D2-S QC-548D2-M
最大使用容量 5 kN
力量解析 1/10,000 (23 bits)
力量精度 ±1%(荷重元容量范围2~100%内,可另选购更高精度规格)
测试行程(未含夹具) 400 mm 800 mm
行程解析 0.0125 mm
速度范围 8~ 550 mm/min 数位输入调整
速度精度 ±1%
最大取样频率 最快 400 Hz
悬臂距离 80 mm
连线方式 RJ45(TCP/IP)
机台动力 直流马达
机台刚性 4.1 kN/mm
硬体安全保护 上、下极限、紧急停止钮保护
机台电源 单相 100 ~ 240VAC,5A
机台尺寸 50x50x105cm 50x50x145cm
机台重量 65 kgf 80 kgf

(1)显示器
1. 采用7吋TFT彩色触控式萤幕
2. 中文、英文、日文三种语言可选择
3. 数据显示: 力量、压力、扭力、位移、时间
4. 可进行测试设定,测试速度、测试方向、自动回位、断点停机。
5. 可进行资料分析,可读取最大力量、区间力量、断裂点力量…等资讯。
6. 可进行单机校正。
7. 多种停机条件的设定(力量、位移、时间、延伸率)。
8. 可将机台还原成原厂出厂的状态。
9. 可切换公、英制单位。
10. 可进行超行程、超容量保护、超时间停机。
11. 最多可储存50笔的资料,亦有USB储存资料功能。
12. 可支援多组讯号源。



(2) 选购配件-软体功能
1. 资料撷取频率最高可设定至400 Hz
2. 分析资料作业平台: Windows 7/Windows 8/Windows 10作业系统
3. 彩色画面并具中、英、日文显示
4. 操作模式:TCP/IP介面连接电脑
5. 操作画面可多次测试数据同时显示
6. 单位选择可公、英制多种变化表格弹性化,可自行规划资料位置
7. 数据之名称可自行设定
8. 测试画面可显示测试数值、曲线图或同时显示
9. 资料处理:可储存、呼叫、列表、比较等
10. 曲线图可设定力量、伸长量、位移、时间、应力、应变等
11. 可测试抗拉、抗压、弯曲、剥离等试验
12. 软体保护:超行程、超容量保护、超时间停机



(3) 选购配件-延伸器



QC-557 短延伸器
适合运用在50%以下的延伸率测试
QC-551长延伸器
适合运用在20%以上延伸率的测试
列表机
可单机列印输出
1.自动读取荷重元与位移计特征资讯,不限更换数量
2.速度设定数位化
3.连接7吋TFT彩色触控萤幕、即时显示测试曲线图
4.测试力量自动归零
5.断裂侦测
6.自动回位
7.力量过载保护
8.单机萤幕操控,或选购电脑软体与进行测试及资料分析
9.测试条件模组化
10.可扩充单机列印
