Computerized Tensile (Compression) Testing Machine - QC-548M2f(5kN)

Главная / Продукты / Испытательные машины / QC-548M2F-Computerized Tensile (compression) Testing Machine
No модели : QC-548M2F

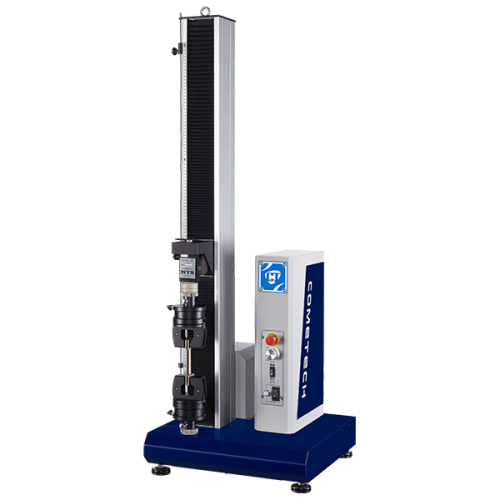

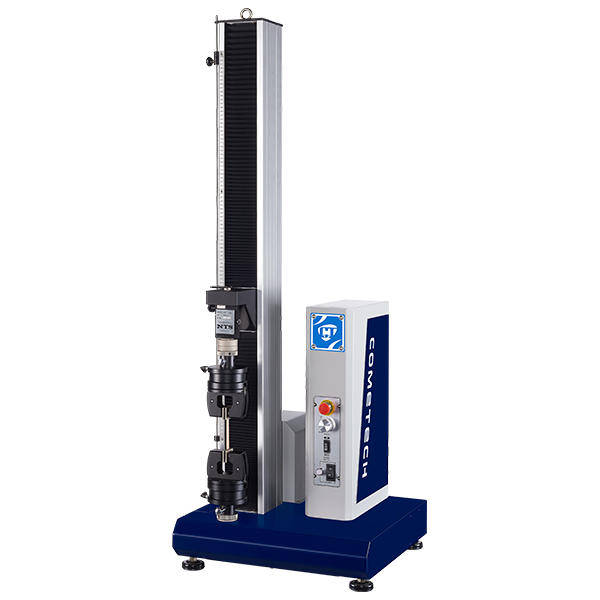

QC-548M2F-Computerized Tensile (compression) Testing Machine
Confirm to ISO 7500-1, ASTM E4, ASTM D-76, DIN5122, JIS B7721/B7733, EN 1002-2, BS1610, GB T228 Standard

Испытательный стенд QC-548M2F (Макс 5 КН) обеспечивала спокойную среду тестирования и высокие точные данные теста. Автономный режим для испытания на растяжение, испытание на сжатие, испытание на отслаивание и все виды испытаний и без обслуживания сервопривода. Машина имеет односекционную электрическую коробку управления, отдельную электронную систему управления, чтобы избежать помех с компонентами трансмиссии, чтобы повысить стабильность испытаний, а также способствовать обслуживанию и обновлению электронных систем.
Поддержка точного Jog контроллера (jog controller) может проводить точную настройку движения машины и увеличить точность теста с прецизионным позиционированием и точной тарировкой.
Высокоскоростной механизм обратной связи сигнала может уменьшить возможность перегрузки машины.
Резервированный внешний сигнал можно подключить к внешнему источнику сигнала, увеличивая режим управления машиной.


Индустрия:Резина, Пластик, Бумага, Текстиль, Металл, Дерево, Лента, Электрон, Упаковка, Медицина, Архитектура.

Модель QC-548M2F QC-548M2F (расширенная)
Максимальная нагрузка 5 kN 2kN
Единицы измерения

Force: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)

Pressure: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
Разрешение силы 31 bits
Точность силы 1/100,000
Испытательный ход
(Без захватов)
800 mm 1100 mm
Разрешение хода 0.0001mm
Консольное расстояние 75 mm
Диапазон скоростей 0.0002 ~ 1000 mm/min (Регулируемая)
Точность скорости Режим высокой скорости
0.05~ 1000 mm/min
Режим низкой скорости
0.0002 ~ 4 mm/min
ПК конектор RJ45(TCP/IP)
Частота дискретизации данных 1200 Hz(максимально)
Мотор Серводвигатель

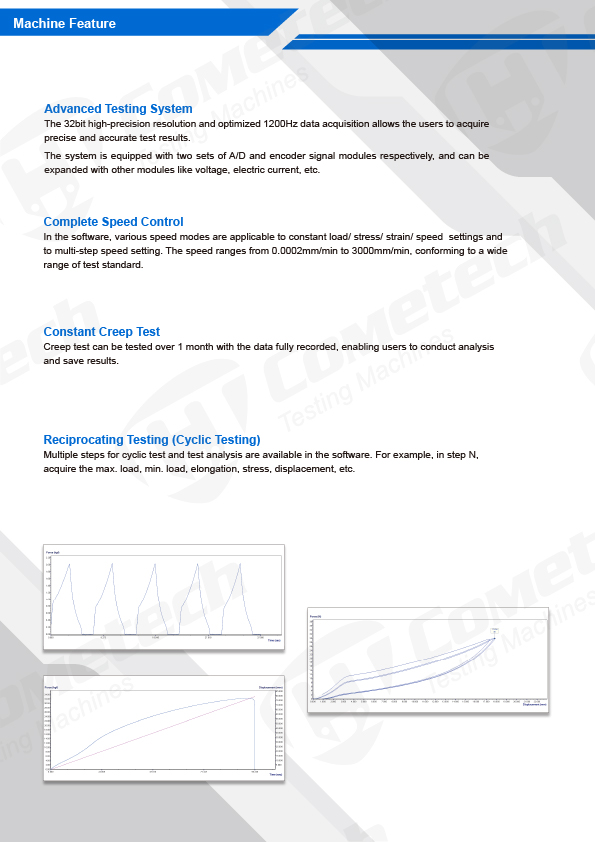

Feature

※Дисплей силы, дисплей перемещения, дисплей времени, дисплей напряжения и дисплей деформации.
※Принудительный датчик с блокировкой памяти для записи различных связанных параметров, он автоматически изменяет свои параметры при изменении разных датчиков и не нуждается в других настройках.
※Автоматическое считывание информации о характеристиках тензодатчика
※Многочисленные и простые установки:направление траверсы,автоматическое обнуление усилия и перемещения, скорость, продолжительность паузы и т.д.
※Автоматический возврат
※Защита от перегрузки,силы,времени,перемещения и т.д.
※Возможность установлять перемещение машины через Jog Контроллер
※Дополнительный дисплей, используемый в автономном режиме
※Возможность устанавливать режим многоэтапного и циркуляционного испытания или длительный режим.

Электропитание Однофазный 200 В-240 В, 5А
Габаритные размеры 50× 53 × 145 cm 50× 53 × 180 cm
Масса 80 kg 95 kg

(1) Дисплей

1. Семидюймовый ,сенсорный,цветной ЖК дисплей
2. Доступны Три языка: Китайский, английский и японский
3. Демонстрация данных: Сила, давление,сила кручения, перемещение,и время.
4. Установки скорости,направления,автоматического возврата,остановки разрыва машины
5. Анализ данных: Максимальное усилие, усилие интервала, усилие точки разрыва и т.д.
6. Установка остановки машины при различных условиях (перемещение,сила, время и удлинение).
7. 8.Возможность выполнений защиты от перегрузки при движении ,приложении усилия,или овертайм.
8. Возможность сохранения до 50 данных и на флешке.
9. Возможность восстановления до исходного состояния.
10. Выбор единиц измерения может быть метрическим или британским.
11. Поддержка нескольких источников сигнала.
12. Доступна калибровка без подключения к ПК.



(2) Экстензометр

1.QC-557 Короткий Экстензометр, который применяется в менее 50% удлинения при растяжении




QC-557   QC-515



2.QC-551 Длинный Экстензометр который применяется в менее 20% удлинения при растяжении

1. Самая высокая частота дискретизации до 1200 Гц.
2. Метод управления:Управлять с помощью клавиатуры и мыши и положение захватов можно управлять с помощью кнопок машины.
3. Операционная система:Window 7/8/10
4. Многие языки: Китайский, Английский, Японский, Корейский, Испанский, Польский и португальский.
5. Режим операции: Двухсторонний транспорт TCP/IP, управление машиной с ПК.
6. Возможность импортировать несколько тестовых данных и одновременно отображать их.
7. Выбор единиц измерения может быть метрическим или британским.
8. Гибкая таблица анализирует информацию в соответствии с вашими предпочтениями.
9. Возможность самостоятельно назвать данные теста и задать формулу.
10. Возможность отображать данные в таблице, графике или в обоих случаях одновременно.
11. Обработка данных: Сохранение, вызов, табулирование, сравнение статистики и т.д.
12. Возможности установки физической величины графика оси X-Y и отмечат определенную точку,интервал, наклон и т.д.
13. Возможность выполнять испытание на отрыв,отслаивание,растяжение,сжатие,изгиб,пружина и ползучесть(крип).
14. Защита программного обеспечения.защита от перегрузки или усилия, или временная остановка при перегрузке.
15. Различные методы тестирования, например:возвратно - поступательно, ползучесть ,растяжение, сжатие ,остановка испытания и испытание на скольжение.
16. Модульная конфигурация испытательного образца обеспечивает простоту эксплуатации.
17. Модульная конфигурация условий тестирования позволяет сократить количество человеческих ошибок и погрешности.
18. Возможность собирания и установить верхний и нижний пределы для ключевых данных.
19. Поддержка нескольких сигналов ввода/вывода, которая может увеличить эффективность тестового механизма.
(1)Интерфейс программного обеспечения (2)Отчет

*Cometech reserves ultimate modification right of product specification.
