No модели : QC-501M2F, 502M2F, 503M2F (100 ~300kN)

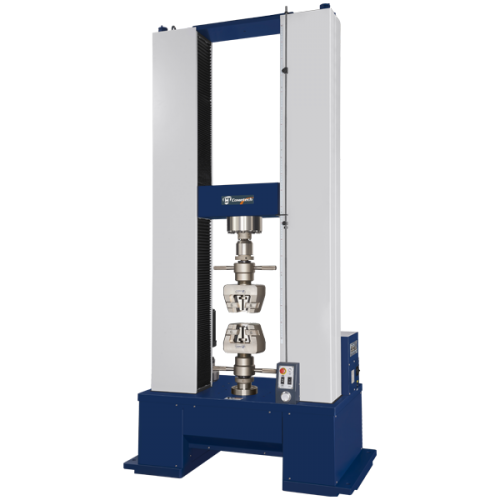

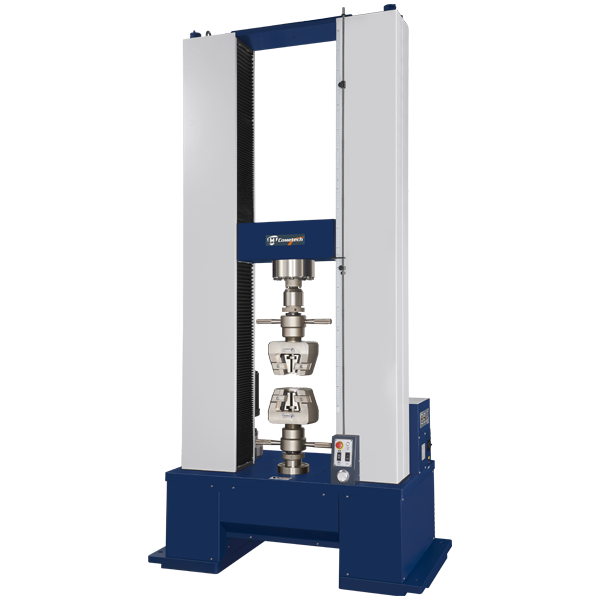

QC-501M2F, 502M2F, 503M2F Универсальная испытательная машина для материалов
Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard

Эта серия способна к испытаниям с нагрузкой больше 100 кН в соответствии со стандартами ASTM, ISO, JIS и GB. Машина оборудована Серводвигателем, точной системой трансимиссии и жесткой и прочной структурой, чтобы умешьшать возможность повреждениям. Подходящие к испытаниям материалов-металл, композиты и материалы для архитектуры; тихая среда испытания и точные результаты испытания гарантированы.　
Отдельная конструкция UTM контроллера делает обслуживание намного проще. Уменьшает помехи в цепи и значительно расширьте время жизни машины.
Скорость системы M2F способна на 0,0001-375мм/мин, и удовлетворить более стандартное требование.Поддержка точного Jog контроллера (jog controller) может проводить точную калибровку и настройку движения машины и увеличить точность теста с прецизионным позиционированием.

Индустрия：Пластик, Текстиль, Металл, Архитектура

спрашивать
Модель 501M2F 502M2F 503M2F
Максимальная нагрузка 300 kN 200 kN 100 kN
Единицы измерения

Force: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
Pressure: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
Разрешение силы 1/100,000 (31 bits)
Точность силы ±1% under the range 2-100% of the load cell capacity
(There are optional load cells with higher accuracy)
Испытательный ход（Без захватов） 1100 mm
Разрешение хода 0.0001 mm
Пространство между столбцами 550 mm(680mm,800mm optional)
Диапазон скоростей 0.0001 ~ 330 mm/min 0.0001~375 mm/min
Точность скорости Режим высокой скорости
0.02 ~ 330 mm/min 0.2 ~ 375 mm/min
Режим низкой скорости
0.0001 ~ 1 mm/min 0.0001 ~ 2 mm/min
ПК конектор RJ45(TCP/IP)(Connect software optional)
Частота дискретизации данных 1200Hz (Max.)
Защита оборудования Верхний предел, Нижний предел, Кнопка аварийного останова
Мотор Серводвигатель
Frame Stiffness 562 kN/mm 171 kN/mm
Особенность

※Дисплей силы, дисплей перемещения, дисплей времени, дисплей напряжения и дисплей деформации
※Принудительный датчик с блокировкой памяти для записи различных связанных параметров, он автоматически изменяет свои параметры при изменении разных датчиков и не нуждается в других настройках.
※Аксессуары тестирования перемещения имеют автоматическую идентификационную систему и не нуждаются в других настройках при изменении.
※Многочисленные и простые установки:направление траверсы,автоматическое обнуление усилия и перемещения, скорость, продолжительность паузы и т.д.
※Автоматический возврат
※Защита от перегрузки усилия,времени и перемещения
※Break detection
※Возможность установлять перемещение машины через Jog Контроллер
※Дополнительный дисплей, используемый в автономном режиме
※Возможность устанавливать режим многоэтапного и циркуляционного испытания или длительный режим
Электропитание 3-фазный 200 ~ 240 30 А 3-фазный 200 ~ 240 20 А 1-фазный 200 ~ 240 10 А
Габаритные размеры 145x66x235cm 135x60x220cm
Масса 1250 kg 1250 kg 800 kg



(1) Дисплей

1. Семидюймовый ,сенсорный,цветной ЖК дисплей
2. Доступны Три языка: Китайский, английский и японский
3. Демонстрация данных: Сила, давление,сила кручения, перемещение,и время.
4. Установки скорости,направления,автоматического возврата,остановки разрыва машины
5. Анализ данных: Максимальное усилие, усилие интервала, усилие точки разрыва и т.д.
6. Установка остановки машины при различных условиях (перемещение,сила, время и удлинение).
7. 8.Возможность выполнений защиты от перегрузки при движении ,приложении усилия,или овертайм.
8. Возможность сохранения до 50 данных и на флешке.
9. Возможность восстановления до исходного состояния.
10. Выбор единиц измерения может быть метрическим или британским.
11. Поддержка нескольких источников сигнала.
12. Доступна калибровка без подключения к ПК.



(2) Экстензометр




QC-557Короткий экстензометр
который применяется в менее 50% удлинения при растяжении		          QC-551 длинный экстензометр
который применяется в менее 20% удлинения при растяжении




1. Самая высокая частота дискретизации до 1200 Гц.
2. Метод управления：Управлять с помощью клавиатуры и мыши и положение захватов можно управлять с помощью кнопок машины.
3. Операционная система：Window 7/8/10
4. Многие языки: Китайский, Английский, Японский, Корейский, Испанский, Польский и португальский.
5. Режим операции: Двухсторонний транспорт TCP/IP, управление машиной с ПК.
6. Возможность импортировать несколько тестовых данных и одновременно отображать их.
7. Выбор единиц измерения может быть метрическим или британским.
8. Гибкая таблица анализирует информацию в соответствии с вашими предпочтениями.
9. Возможность самостоятельно назвать данные теста и задать формулу.
10. Возможность отображать данные в таблице, графике или в обоих случаях одновременно.
11. Обработка данных: Сохранение, вызов, табулирование, сравнение статистики и т.д.
12. Возможности установки физической величины графика оси X-Y и отмечат определенную точку,интервал, наклон и т.д.
13. Возможность выполнять испытание на отрыв,отслаивание,растяжение,сжатие,изгиб,пружина и ползучесть(крип).
14. Защита программного обеспечения.защита от перегрузки или усилия, или временная остановка при перегрузке.
15. Различные методы тестирования, например:возвратно - поступательно, ползучесть ,растяжение, сжатие ,остановка испытания и испытание на скольжение.
16. Модульная конфигурация испытательного образца обеспечивает простоту эксплуатации.
17. Модульная конфигурация условий тестирования позволяет сократить количество человеческих ошибок и погрешности.
18. Возможность собирания и установить верхний и нижний пределы для ключевых данных.
19. Поддержка нескольких сигналов ввода/вывода, которая может увеличить эффективность тестового механизма.
(1)Интерфейс программного обеспечения (2)Отчет

*Cometech reserves ultimate modification right of product specification.
