モデル番号 : QC-505M1F(50kN)

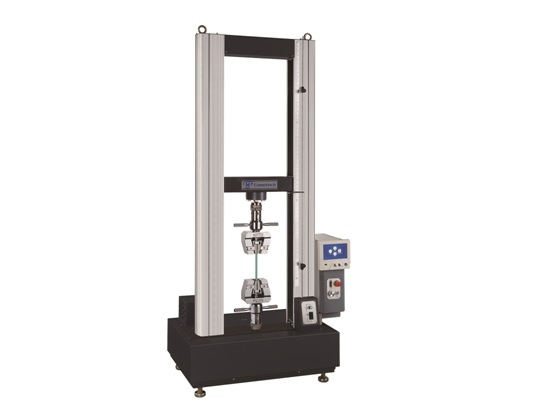

PC連動式万能材料試験機
Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard

床置型万能試験機は2つ特別な試験スペースを持ち、最大荷重容量は50 kNです。高い剛性の本体構造及び整備不要のサーボモーターを採用、試験機を安定に作動することができます。試験機は標準化の設計により、多種類のチャック・グリップと合わせていろいろな測定を行えます。また、静かな測定環境及び精度高い測定結果を提供することができます。

専用の測定M1FソフトウェアはWindows 7/8/10に対応可能、引張試験、曲げ試験、剥離試験、長時間一定荷重を加えて圧縮続ける試験…等が行えます。操作簡単、多言語が付属してあります。また、各種単位 (国際単位系又は英単位系)を選択可能、即時グラフ表示、完全な試験分析データ、レポートを提供、試験の後データ分析または保存を行えます。なお、本試験機はオプションのタッチパネル(カラー)により、単機操作すること可能です。

適用産業:プラスチック、紡織、金属、建築材などの産業。



型番 QC-505M1F
最大容量 50 kN
単位切替 荷重: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
圧縮: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
荷重解像度 31 bits
荷重精度 1/50,000
ストローク 1100mm(チャック含まず)
ストローク分解能 0.0001mm
柱間距離 420mm(550mm、680mm、800mmニーズによりオプション)
速度範囲 0.2 ~ 600mm/min(調整可)
PC出力 RJ45(TCP/IP)[ソフトウェアオプション]
サンプリングレート 400Hz (Max.)
安全装置 上、下リミット、非常停止スイッチ
動力 サーボモータ-
特長 ※ ロードセルのデータを読み取る自動
※ 変位(伸び計)のデータを読み取る自動
※ 荷重(力)、変位、時間、応力、ひずみを表示
※ 外付けアナログ入力(電圧または電流)
※ 測定荷重自動にゼロに戻します。
※ 測定荷重カスタマ校正
※ 破断センサー
※ クロスヘッドオートリターン
※ 荷重オーバーロード保護
電源 単相200 ~ 240VAC,8A
寸法 90× 60 × 195 cm
質量 280 kg

※仕様は予告なく変更する場合がございます。

(1) 操作盤(モニター)

1. 7インチTFTタッチパネル(カラー)を採用します。
2. 中国語、英語、日本語の表示・選択することができます。
3. データ表示:荷重、圧縮、ひずみ、変位、時間。
4. 速度、方向、オートリターン、破断点で停止などの試験設定可。
5. 最大荷重の読取、区間荷重(力)、破断点力...などのデータ分析を行えます。
6. 単機で校正することが可能です。
7. 多種試験停止条件を設定する可(荷重、変位、時間、伸び率)。
8. 試験機は原工場出荷設定状態に戻すことが可能です。
9. 単位変換可能(国際単位系又は英単位系)です。
10. オーバストローク、オーバーロード保護、時間オーバー停止など行えます。
11. 保存できる測定データは50回になり、USBメモリで保存機能もあります。
12. 多組信号源を支援することが可能です。



(2) 伸び計






QC-557 伸び計(ショート)
伸び率は50%以下の測定に適用されます。
     QC-551伸び計(ロング)
伸び率は20以上の測定に適用されます。

1. サンプリングレートは最高400Hzまで設定する可能です。
2. 操作方法:キーボード、マウスで測定をコントロール、また、本体についてあった快速昇降ボタンでチャックの位置を調整することが可能です。
3. プラットフォーム: Windows7/Windows 8/Windows 10 OS。
4. 中国語、英語、日本語、韓国語、スペイン語、ポーランド語の表示ができます。
5. 操作モード:TCP/IPインターフェイスでパソコンと接続します。
6. 多回数の試験データを同時にインポート・表示することが可能です。
7. 単位変換可能(国際単位系又は英単位系)です。
8. グラフはご希望のような分析データにすることができます。
9. データの名称が自分で設定する可、カスタムの計算式も可能です。
10. 測定画面に試験データとグラフの表示を選択することがでます、そして同時に表示することも可能です。
11. データ処理:保存、開き、リスト、統計比較など。.
12. グラフのはX-Y軸物理量調整、グラフに指定ポイントをマーク、区間表記、傾斜率・・・などができます。
13. 引張、圧縮、曲げ、剥離、バネ、クリープなどの試験を行えます。
14. ソフトウェア保護:オーバーストローク、オーバーロード、オーバータイム停止。
15. 多様化の測定を行えます。例えば、引張/圧縮続く試験停止。
16. 試験片設定をユニット化、簡単便利な試験片の設定を提供します。
17. 測定条件ユニット化、人為設定の不注意と誤差を減少します。
18. 重点データ収集、測定データの上・下限を設定することが可能です。
19. 多組I/O信号を支援する可、試験機の機能を増加することができます

(1)ソフト画面 (2)レポート
