モデル番号 : QC-50AM1F & 500M1F (500 ~ 600kN)

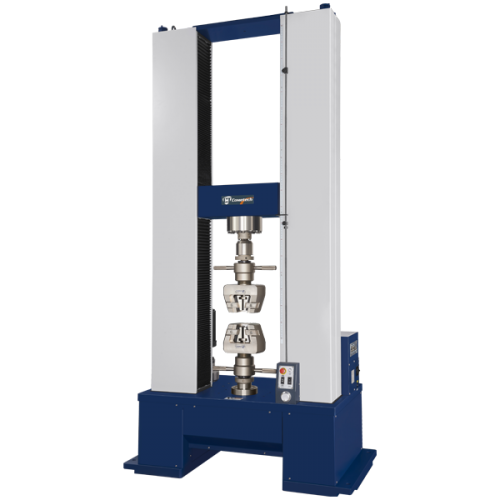

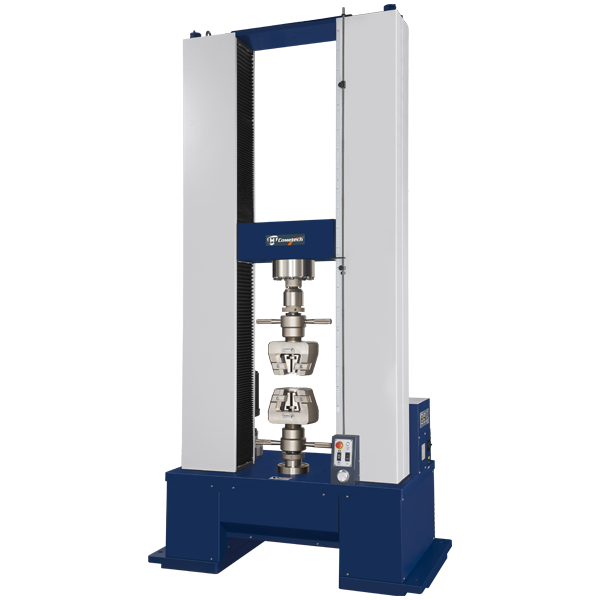

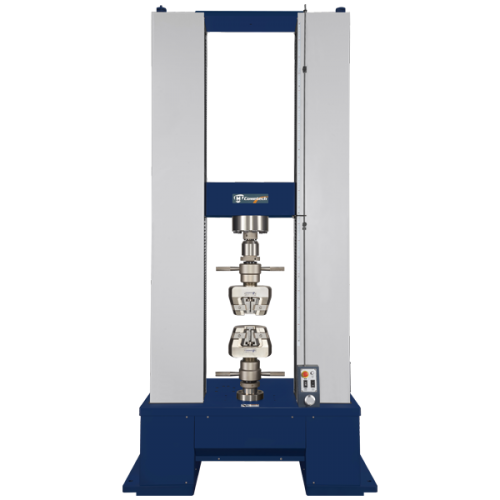

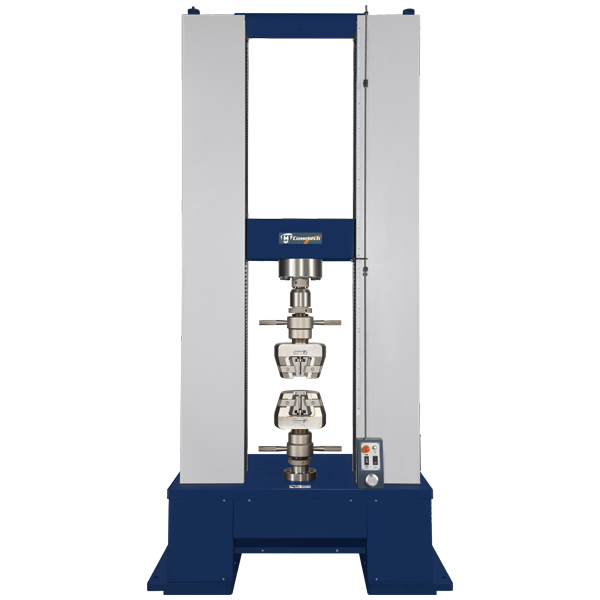

QC-50AM1F & 500M1F PC連動式万能材料試験機
Confirm to ISO 7500-1, JJG475-88 , ASTM E4 , DIN5122 , JIS B7721/B7733 , EN 10002-1,EN 1002-2,BS1610,GB228 Standard

本シリーズは主に容量500kN以上の試験機であり、引張、圧縮、曲げ...などの材料測定のために設計しました。高いトルクサーボモーターを採用し、試験機の作動や測定の動力を提供します。剛性高い、強度強くの本体構造で、設備のメンテナンス問題を減少します。 金属、複合材料、建築材料など大容量の材料試験機に適用され、同時に静かな測定環境及び精度高い試験結果を提供することができます。

精密な手動ダイヤルにより、試験機の昇降をコントロール、精密な位置決め及びロードセル校正するときもっと便利になり、試験機にかフッ化の状況も減ります。 それに、単機で簡単な測定機能を操作することができ、試験機は各環境にご使用することができます。

適用産業:プラスチック、紡織、金属、建築材などの産業。



型番 50AM1F 500M1F
最大容量 600 kN 500 kN
単位切替 荷重: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
圧縮: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
荷重解像度 31 bits
荷重精度 1/50,000
ストローク 1500 mm(チャック含まず)
ストローク分解能 0.0001 mm
柱間距離 550 mm(680mm, 800mm柱間距離
速度範囲 0.2 ~ 330mm/min (調整可)
PC出力 RJ45(TCP/IP) [ソフトウェアオプション]
サンプリングレート 400Hz (Max.)
安全装置 上、下リミット、非常停止スイッチ
動力 サーボモータ-
特長 ※ロードセルのデータを読み取る自動
※変位(伸び計)のデータを読み取る自動
※荷重(力)、変位、時間、応力、ひずみを表示
※外付けアナログ入力(電圧または電流)
※測定荷重自動にゼロに戻します
※ 測定荷重カスタマ校正
※破断センサー
※クロスヘッドオートリターン
※荷重オーバーロード保護
電源 単相200 ~ 240VAC、70A
寸法 145 x 85 x 295cm
重量 2350kg

※仕様は予告なく変更する場合がございます。

(1) 操作盤(モニター)

1. 7インチTFTタッチパネル(カラー)を採用します。
2. 中国語、英語、日本語の表示・選択することができます。
3. データ表示:荷重、圧縮、ひずみ、変位、時間。
4. 速度、方向、オートリターン、破断点で停止などの試験設定可。
5. 最大荷重の読取、区間荷重(力)、破断点力...などのデータ分析を行えます。
6. 単機で校正することが可能です。
7. 多種試験停止条件を設定する可(荷重、変位、時間、伸び率)。
8. 試験機は原工場出荷設定状態に戻すことが可能です。
9. 単位変換可能(国際単位系又は英単位系)です。
10. オーバストローク、オーバーロード保護、時間オーバー停止など行えます。
11. 保存できる測定データは50回になり、USBメモリで保存機能もあります。
12. 多組信号源を支援することが可能です。



(2) 伸び計






QC-557 ショート伸び計
伸び率は50%以下の測定に適用されます。
  QC-551ロング伸び計
伸び率は20%以上の測定に適用されます。



サンプリングレートは最高400Hzまで設定する可能です。
2. 操作方法:キーボード、マウスで測定をコントロール、また、本体についてあった快速昇降ボタンでチャックの位置を調整することが可能です。
3. プラットフォーム: Windows7/Windows 8/Windows 10 OS。
4. 中国語、英語、日本語、韓国語、スペイン語、ポーランド語の表示ができます。
5. 操作モード:TCP/IPインターフェイスでパソコンと接続します。
6. 多回数の試験データを同時にインポート・表示することが可能です。
7. 単位変換可能(国際単位系又は英単位系)です。
8. グラフはご希望のような分析データにすることができます。
9. データの名称が自分で設定する可、カスタムの計算式も可能です。
10. 測定画面に試験データとグラフの表示を選択することがでます、そして同時に表示することも可能です。
11. データ処理:保存、開き、リスト、統計比較など。.
12. グラフのはX-Y軸物理量調整、グラフに指定ポイントをマーク、区間表記、傾斜率・・・などができます。
13. 引張、圧縮、曲げ、剥離、バネ、クリープなどの試験を行えます。
14. ソフトウェア保護:オーバーストローク、オーバーロード、オーバータイム停止。
15. 多様化の測定を行えます。例えば、引張/圧縮続く試験停止。
16. 試験片設定をユニット化、簡単便利な試験片の設定を提供します。
17. 測定条件ユニット化、人為設定の不注意と誤差を減少します。
18. 重点データ収集、測定データの上・下限を設定することが可能です。
19. 多組I/O信号を支援する可、試験機の機能を増加することができます

(1) ソフト画面 (2)レポート
