QC-501M1F, 502M1F, 503M1F (100~300kN)

ホーム / 製品情報 / 材料試験シリーズ / QC-501M1F, 502M1F, 503M1F PC連動式万能材料試験機
モデル番号 : QC-501M1F, 502M1F, 503M1F (100~300kN)

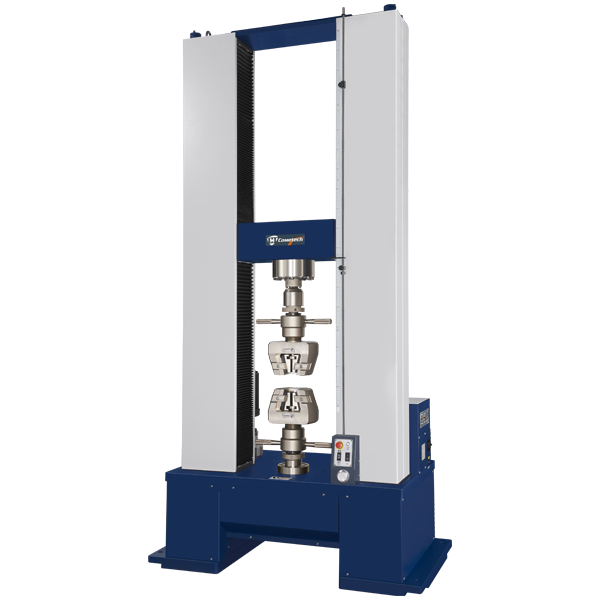

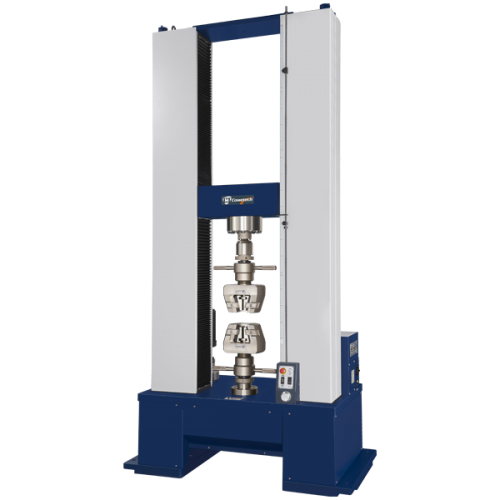

QC-501M1F, 502M1F, 503M1F PC連動式万能材料試験機
Confirm to ISO 7500-1, JJG475-88 , ASTM E4 , DIN5122 , JIS B7721/B7733 , EN 10002-1,EN 1002-2,BS1610,GB228 Standard

このシリーズの試験機は容量100kN以上の容量に適用されます。ASTM、ISO、JIS、GB...などの規格の材料測定及び製品測定を行えます。サボモーターを採用、精度高い減速機を合わせた伝動機構で、剛性が高い、強度が強いです。測定中さらに安定になり、試験機の損耗を減らせます。金属、複合材料、建築材料...など高容量の材料試験に適用されます。また、静かな測定環境及び精度高い測定結果を提供することができます。

7インチTFTタッチパネル(カラー)を採用し、単機で試験を行えます。手動ダイヤル制御機能付き、精密位置決めとロードセル校正するときもっと便利・安全になり、試験機オーバーロードの機会を減少することができます。測定速度範囲は0.2 ~ 375 mm/minになり、最も多い測定規格の条件に満足することができます。

適用産業:プラスチック、紡織、金属、建築材などの産業。



型番 QC-501M1F QC-502M1F QC-503M1F
最大容量 300 kN 200 kN 100 kN
単位切替 荷重: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
圧縮: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
荷重解像度 31 bits
荷重精度 1/50,000
ストローク 1100 mm (チャック含まず)
ストローク分解能 0.0001 mm
柱間距離 550 mm(680mm, 800mm ニーズによりオプション)
速度範囲 0.2~330 mm/min (調整可) 0.2~375 mm/min (調整可)
PC出力 RJ45(TCP/IP)[ソフトウェアオプション]
サンプリングレート 400Hz (Max.)
動力 サーボモータ-
特長 ※ ロードセルのデータを読み取る自動
※変位(伸び計)のデータを読み取る自動
※荷重(力)、変位、時間、応力、ひずみを表示
※外付けアナログ入力(電圧または電流)
※測定荷重自動にゼロに戻します。
※測定荷重カスタマ校正
※ 破断センサー
※クロスヘッドオートリターン
※荷重オーバーロード保護
電源 3 相200~240VAC,30 A 3相 200~240VAC,20 A 単相 200~240 VAC, 10 A
寸法 140 x 66 x 235cm 120 x 60 x 220cm
重量 1250 kg 800 kg



※仕様は予告なく変更する場合がございます。

(1) 操作盤(モニター)

1. 7インチTFTタッチパネル(カラー)を採用します。
2. 中国語、英語、日本語の表示・選択することができます。
3. データ表示:荷重、圧縮、ひずみ、変位、時間。
4. 速度、方向、オートリターン、破断点で停止などの試験設定可。
5. 最大荷重の読取、区間荷重(力)、破断点力...などのデータ分析を行えます。
6. 単機で校正することが可能です。
7. 多種試験停止条件を設定する可(荷重、変位、時間、伸び率)。
8. 試験機は原工場出荷設定状態に戻すことが可能です。
9. 単位変換可能(国際単位系又は英単位系)です。
10. オーバストローク、オーバーロード保護、時間オーバー停止など行えます。
11. 保存できる測定データは50回になり、USBメモリで保存機能もあります。
12. 多組信号源を支援することが可能です。



(2) 伸び計






QC-557 ショート伸び計
伸び率は50%以下の測定に適用されます。
       QC-551ロング伸び計
伸び率は20%以上の測定に適用されます。



1. サンプリングレートは最高400Hzまで設定する可能です。
2. 操作方法:キーボード、マウスで測定をコントロール、また、本体についてあった快速昇降ボタンでチャックの位置を調整することが可能です。
3. プラットフォーム: Windows7/Windows 8/Windows 10 OS。
4. 中国語、英語、日本語、韓国語、スペイン語、ポーランド語の表示ができます。
5. 操作モード:TCP/IPインターフェイスでパソコンと接続します。
6. 多回数の試験データを同時にインポート・表示することが可能です。
7. 単位変換可能(国際単位系又は英単位系)です。
8. グラフはご希望のような分析データにすることができます。
9. データの名称が自分で設定する可、カスタムの計算式も可能です。
10. 測定画面に試験データとグラフの表示を選択することがでます、そして同時に表示することも可能です。
11. データ処理:保存、開き、リスト、統計比較など。.
12. グラフのはX-Y軸物理量調整、グラフに指定ポイントをマーク、区間表記、傾斜率・・・などができます。
13. 引張、圧縮、曲げ、剥離、バネ、クリープなどの試験を行えます。
14. ソフトウェア保護:オーバーストローク、オーバーロード、オーバータイム停止。
15. 多様化の測定を行えます。例えば、引張/圧縮続く試験停止。
16. 試験片設定をユニット化、簡単便利な試験片の設定を提供します。
17. 測定条件ユニット化、人為設定の不注意と誤差を減少します。
18. 重点データ収集、測定データの上・下限を設定することが可能です。
19. 多組I/O信号を支援する可、試験機の機能を増加することができます

(1) ソフト画面 (2)レポート
