モデル番号 : QC-603A、QC-603C
エアー式試験片打抜器、空油圧式試験片打抜器

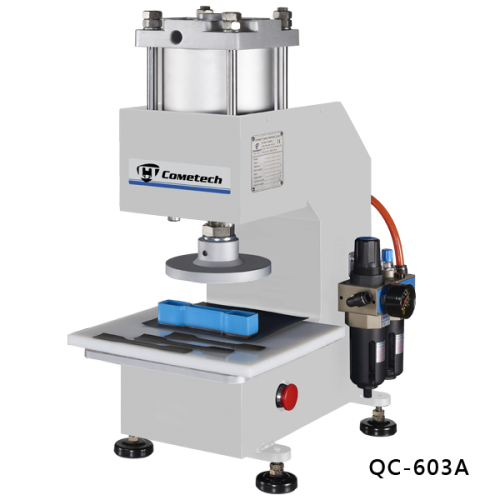

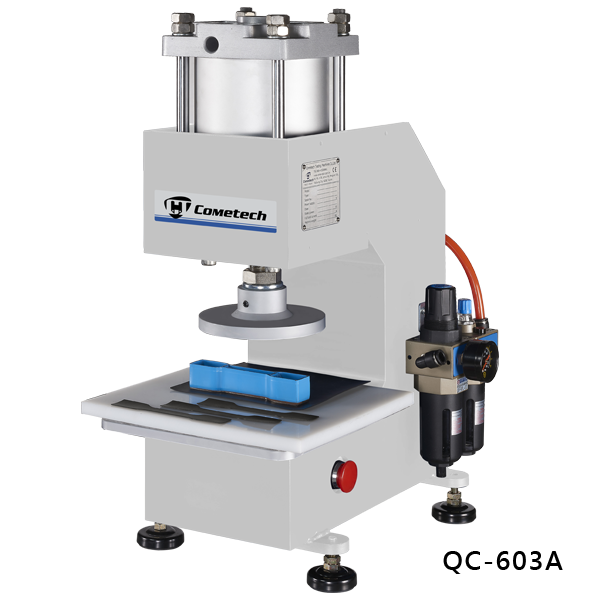

QC-603Aエアー式試験片打抜器とQC-603C空油圧式試験片打抜器は空圧を動力として手動安全スイッチ装置と合わせて操作時の安全性を上げます。様々な打抜カッターと合わせて使い迅速に様々な型が打抜できます。適用材料:紙、ゴム、プラスチック、革などの軟質材料

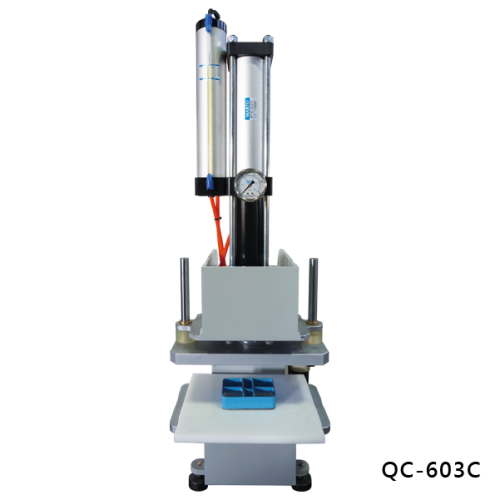

QC-603CはQC-603Aを基として設計された空圧打抜試験機です。空油圧転換式で本機の出力を高くさせてより硬い材料が打抜けます。本機は空圧を動力として2個押し式のスイッチ装置と合わせて安全性が高くなります。軟質材料のみならず、織物、プラスチックファイル、厚い高靭性のサンプルに適用します。



本機は試験片打抜だけではなく、材料の密着などにも用いられます。操作簡単と省スペースは特長です。

適用材料: ゴム、プラスチック、紡績品

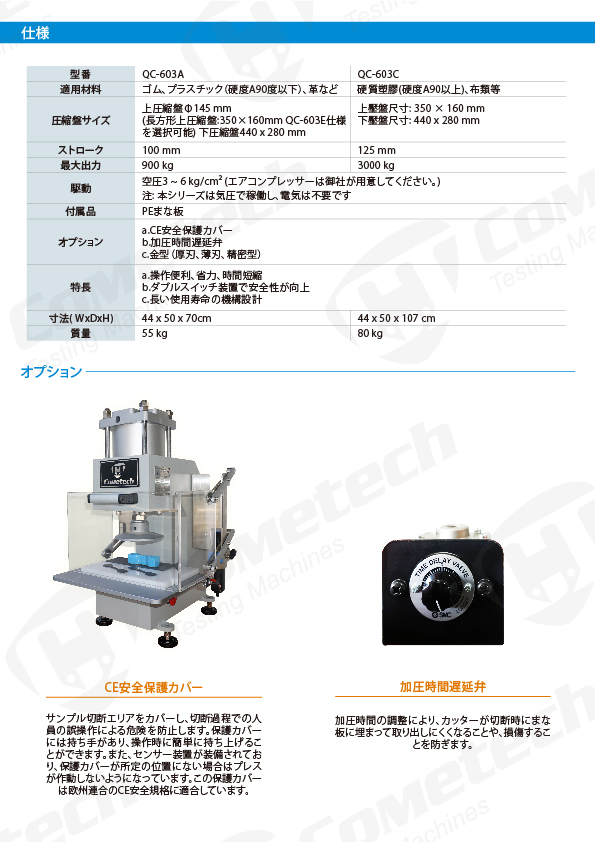

型番 QC-603A QC-603C
適用材料 ゴム、プラスチック(硬度A90度以下)、革など 硬質プラスチック(硬度A90以上)、布など
圧板内径 上部圧板φ145 mm(長方形圧板選択可能)
下部圧板260 x 230 mm
上部圧板:35 ×16cm
下部圧板:38 x 28cm
ストローク 103 mm 20 mm
最大出力 900 kg 3000 kg
動力 空圧(空圧器をご用意ください)
3 ~ 6 kg/cm²

付属品 打抜用板1枚を付属

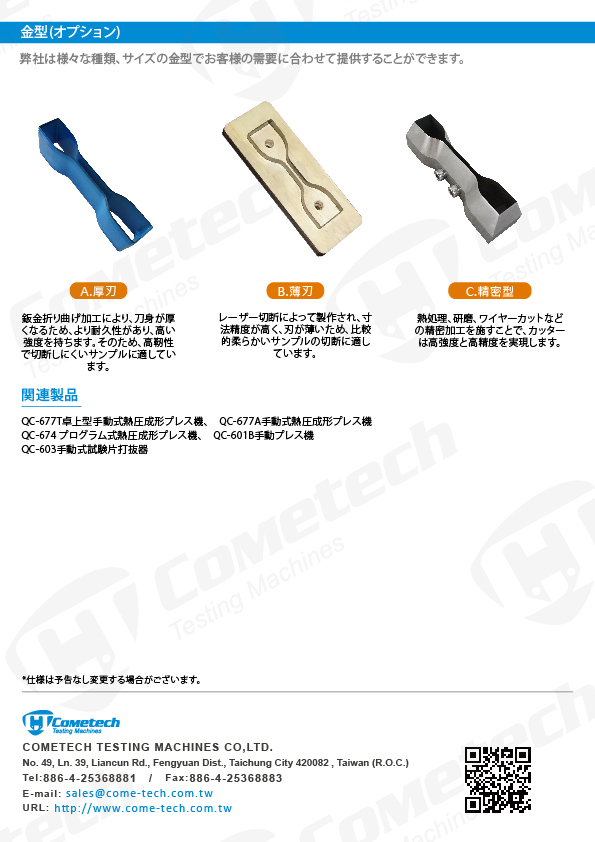

有料オプション 打抜カッターは下記図通りです。
ご希望のサイズ・形状にて製作いたします

特長 ※操作便利、省力、時間短縮
※ダブルスイッチ装置で安全性が向上

本体寸法 35 × 42 × 63 cm 42×45×105 cm
本体重量 55 kg 80 kg

(有料購入)
打抜きカッター(有料購入)
