电脑伺服拉(压)力试验机 - QC-506M2F (20kN)

首页 / 产品介绍 / 拉力测试 / 电脑伺服拉(压)力试验机
产品型号 : QC-506M2F (20kN)

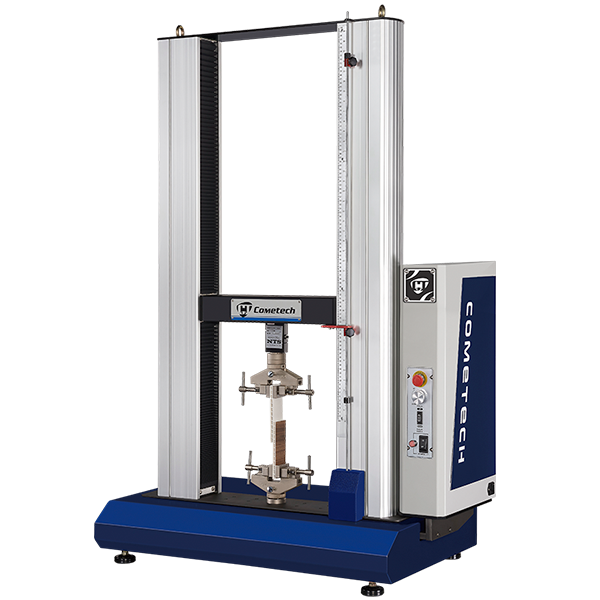

电脑伺服拉(压)力试验机
Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard

桌上型双柱试验机具有较大测试空间和长行程,多种机台宽度可满足大型试件测试需求,最大测试容量20 kN,免维护的传动机构减少机台保养问题。同时提供安静的测试环境及高精度的测试结果
支援精密手轮可微调机台升降,具备精密定位与精准校正增加测试准确性。高速讯号回馈机制可减少机台超荷载的机会。预留的外接讯号可以自行连接外部讯号源,增加机台操控模式。


适用产业:橡胶、塑胶、纸、纺织、金属、木材、胶带、电子、包装、医疗、建材等行业。

机台型号 QC-506M2F QC-506M2F加长型
最大容量 20 kN
单位切换

力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long),tonf(short)
压力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg

力量解析 1/100,000 (31 bits)
力量精度 ±1%(荷重元容量范围2~100%内,可另选购更高精度规格)
测试行程 800 mm(未含夹具) 1200 mm(未含夹具)
行程解析 0.0001 mm
有效使用宽度 425 mm (550mm、680mm、800mm可依需求选购)
速度精度 ±1%
速度范围 高速模式
0.05 ~ 830 mm/min
低速模式
0.0002~3 mm/min
连线方式 RJ45(TCP/IP)
资料解取速度 1200Hz (Max.)
硬体安全保护 上、下极限、紧急停止钮保护
机台动力 伺服马达驱动
机台钢性 37 kN/mm
特色 ※自动读取荷重元特征资讯
※自动读取位移计特征资讯
※力量显示、位移显示、时间显示、应力显示、应变显示
※外部类比输入(2通道同时读取电压或电流)
※测试力量自动归零
※测试力量自订校正
※断裂侦测
※自动回位
※力量过载保护
机台电源 单相200 ~ 240VAC,5A
机台尺寸 91 x 58 x 148 cm 95 x 58 x 190 cm
机台重量 145 kg 170 kg

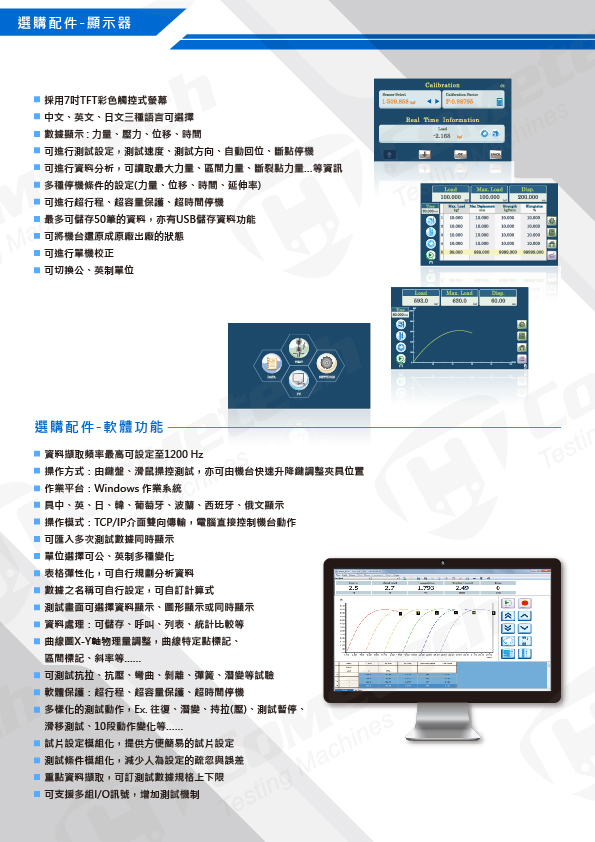

(1)显示器
1. 采用7吋TFT彩色触控式萤幕
2. 中文、英文、日文三种语言可选择
3. 数据显示: 力量、压力、扭力、位移、时间
4. 可进行测试设定,测试速度、测试方向、自动回位、断点停机。
5. 可进行资料分析,可读取最大力量、区间力量、断裂点力量…等资讯。
6. 可进行单机校正。
7. 多种停机条件的设定(力量、位移、时间、延伸率)。
8. 可将机台还原成原厂出厂的状态。
9. 可切换公、英制单位。
10. 可进行超行程、超容量保护、超时间停机。
11. 最多可储存50笔的资料,亦有USB储存资料功能。
12. 可支援多组讯号源。

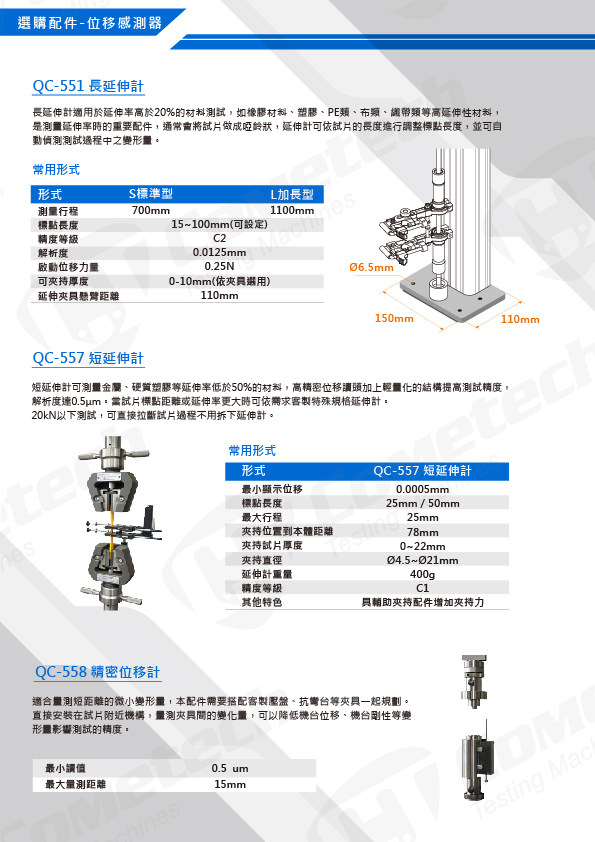

(2) 延伸器






QC-557 短延伸器
适合运用在50%以下的延伸率测试
  QC-551长延伸器
适合运用在20%以上延伸率的测试





1. 资料撷取频率最高可设定至1200Hz
2. 操作方式:由键盘、滑鼠操控测试,亦可由机台快速升降键调整夹具位置
3. 作业平台: Windows7/8/10作业系统
4.具中、英、日、韩、西班牙、波兰、葡萄牙文显示
5. 操作模式:TCP/IP介面双向传输,电脑直接控制机台动作
6. 可汇入多次测试数据同时显示
7. 单位选择可公、英制多种变化
8. 表格弹性化,可自行规划分析资料
9 . 数据之名称可自行设定,可自订计算式
10. 测试画面可选择资料显示、图形显示或同时显示
11. 资料处理:可储存、呼叫、列表、统计比较等
12. 曲线图XY轴物理量调整,曲线特定点标记、区间标记、斜率等……
13. 可测试抗拉、抗压、弯曲、剥离、弹簧、潜变等试验
14. 软体保护:超行程、超容量保护、超时间停机
15. 多样化的测试动作,Ex. 往复、潜变、持拉(压)、测试暂停、滑移测试等……
16. 试片设定模组化,提供方便简易的试片设定
17. 测试条件模组化,减少人为设定的疏忽与误差
18. 重点资料撷取,可订测试数据规格上下限
19. 可支援多组I /O讯号,增加测试机制

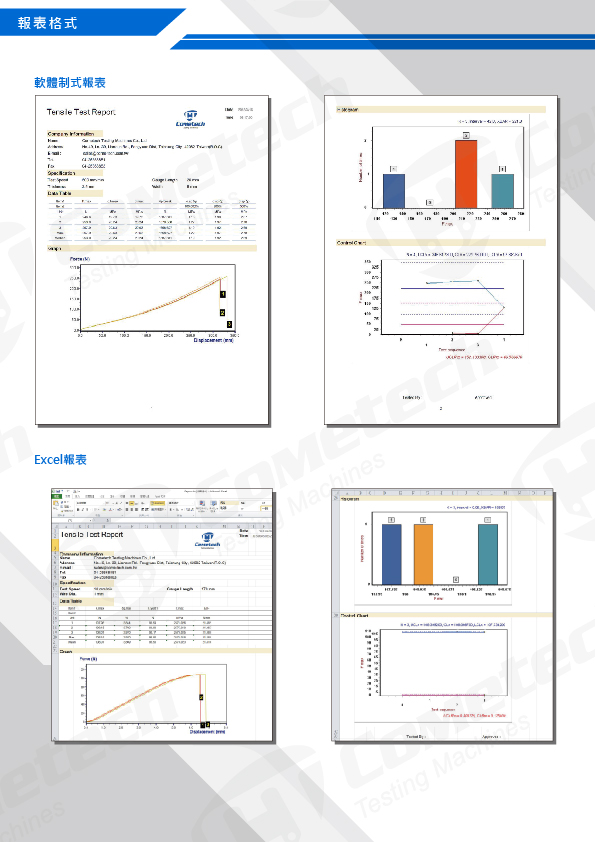

(1) 報表格式 (2) 軟體介面

*本公司保留產品型錄上之產品規格的最終修改權"
