产品型号 : QC-603A、QC-603C
QC-603A、QC-603C气动式试片裁切机、空油压试片裁切机

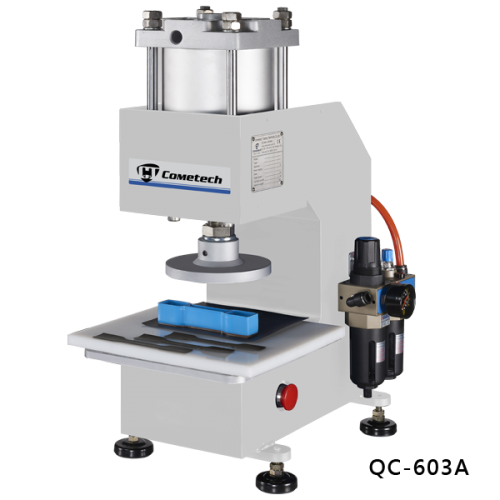

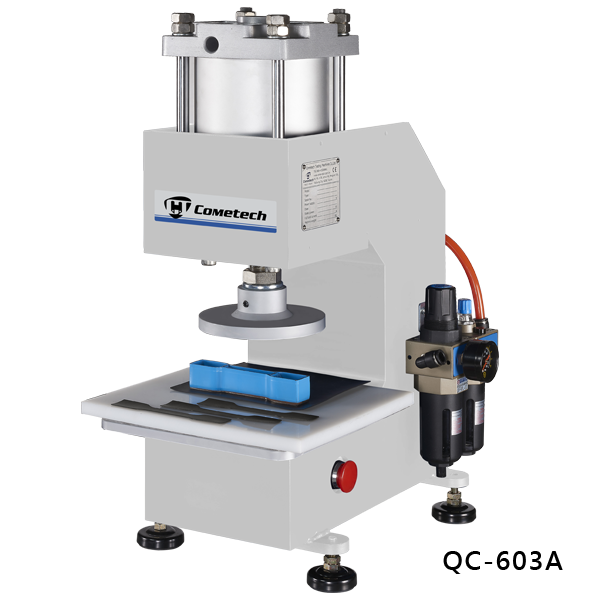

QC-603A以气压为动力,配合双手安全开关设计,操作时不会有安全问题,配合各式刀模使用,能快速裁切出各种形状之试片。适用裁切的材料:纸类、橡胶、塑料、皮革等各种软质材料,配合各种形状的切刀即可制作不同的试片。

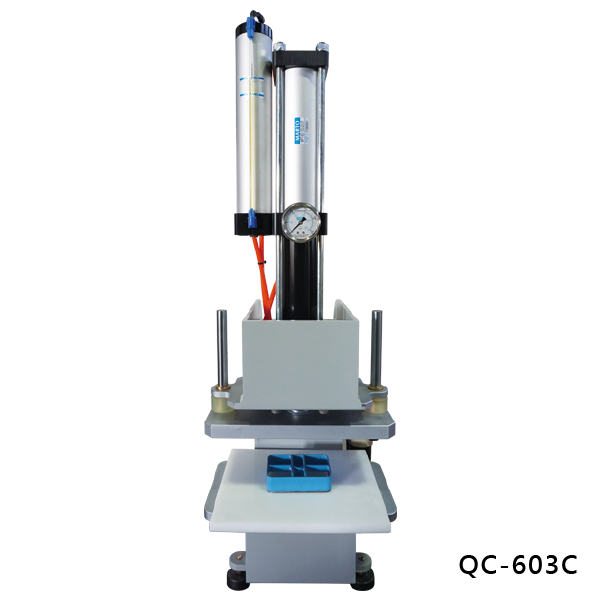

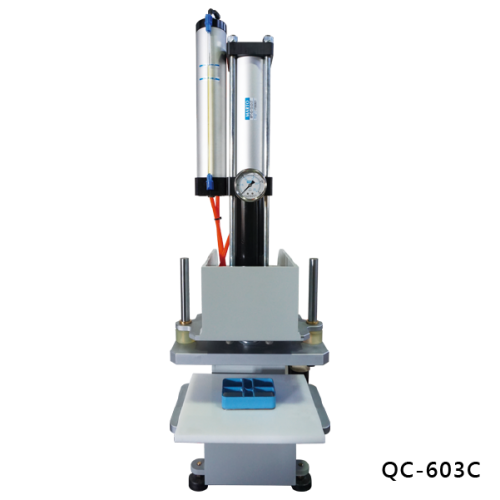

QC-603C改良自QC-603A型气压切试片机,主要改变之部份为利用空油转换方式提高整个机台的出力,能裁切较坚硬的材料。本机台仍以气压为动力配合双段开关安全设计操作安全。除了软质材料也适用在织物、塑胶片、韧性高厚度大的样品。



本系列机型除了做为试片的裁切,更可做为材料的压合工作,机台体积小操作简单是它的特色。

适用产业: 橡胶业、塑胶业、纺织业

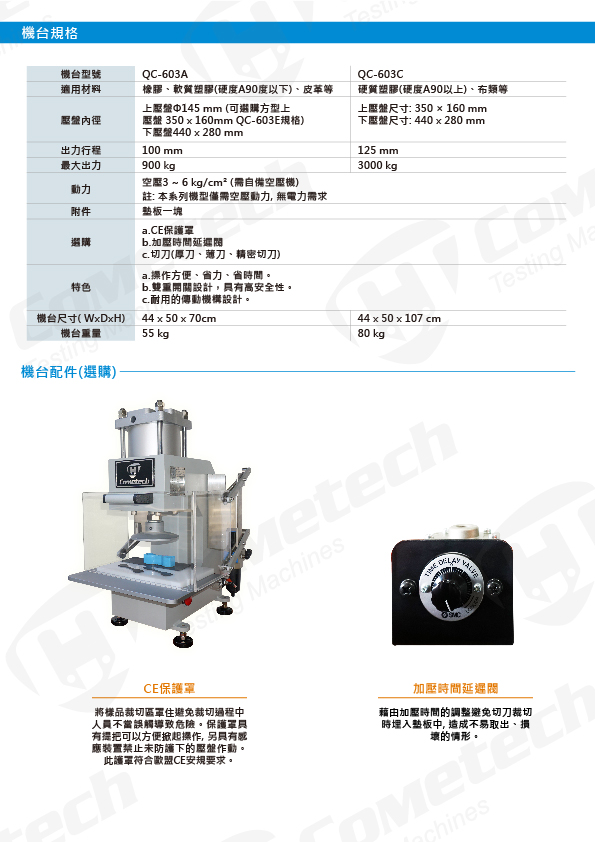

机台型号 QC-603A QC-603C
适用材料 橡胶、软质塑胶(硬度A90度以下)
、皮革等
硬质塑胶(硬度A90以上)、布类等
压盘内径 上压盘φ145 mm
(可选购方型上压盘350 x 160mm QC-603E 规格)
下压盘260 x 230 mm
上压盘尺寸: 350 × 160 mm
下压盘尺寸: 380 x 280 mm
出力行程 100 mm 125 mm
最大出力 900 kg 3000 kg
动力 空压(需自备空压机)
3 ~ 6 kg/cm²
附件 垫板一块
选购配件 1.除 A 型与 B 型切刀外,另有精密切刀可选购,可指定外型尺寸。
2.安全延迟阀功能,可增加机台的方便性与安全性。
特色 ※操作方便、省力、省时间
※双重开关设计,具有高安全性
机台尺寸 35 × 43 × 69 cm 40 x 38 x 107 cm
机台重量 55 kg 80 kg

(可自行选购)

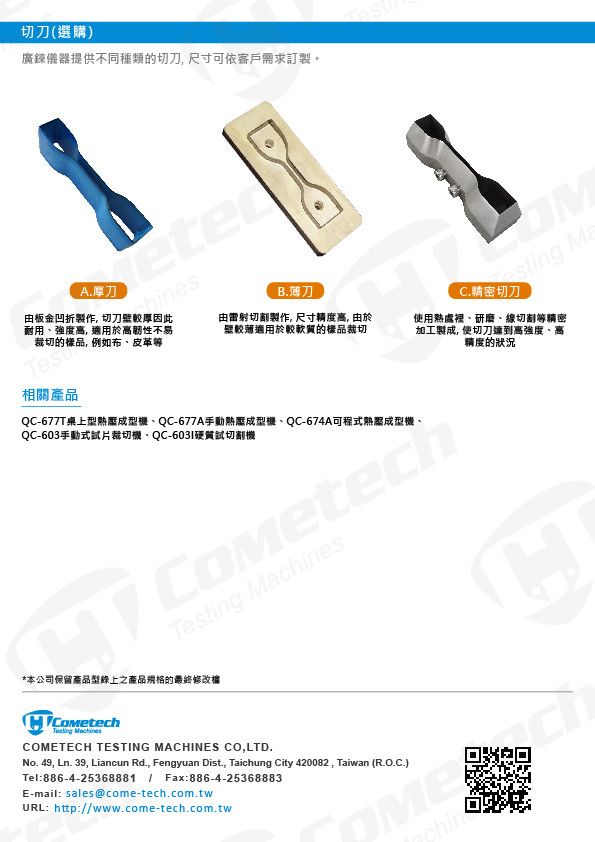

切刀种类(可自行选购)
