M1F 控制器

产品型号 : M1F

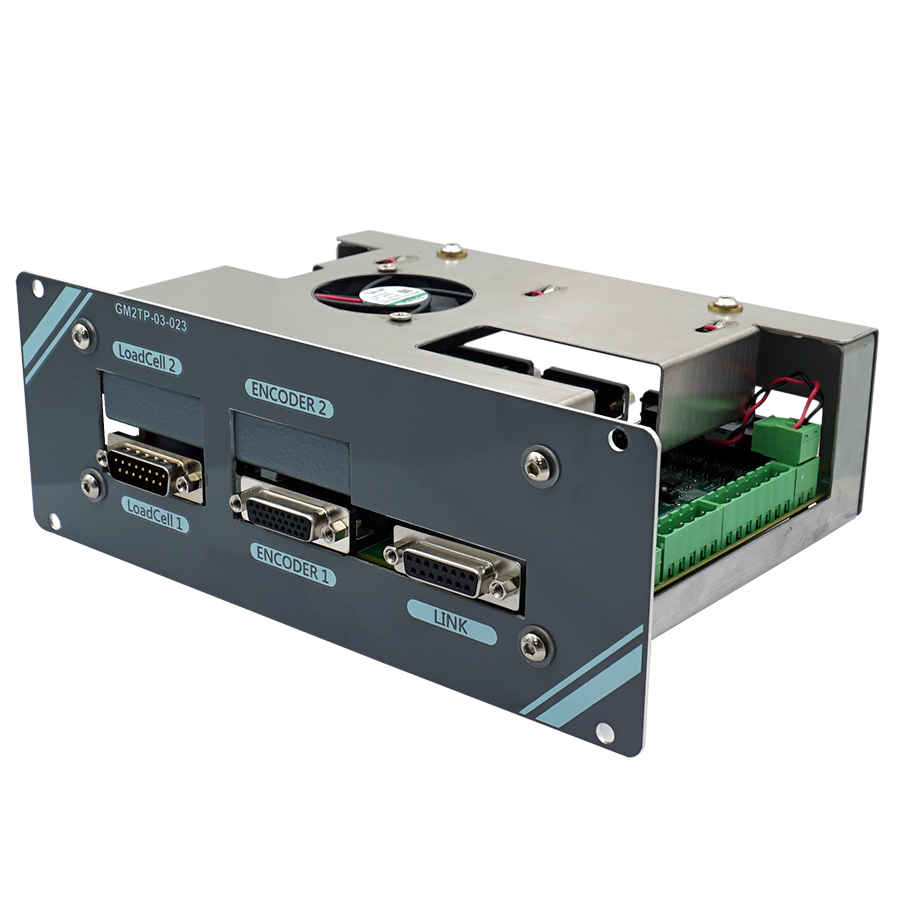

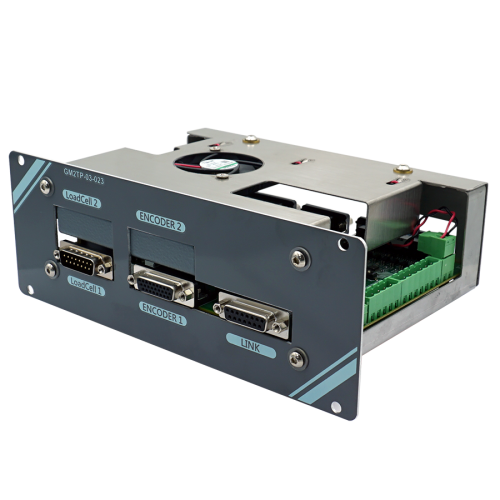

M1F 控制器
M1F控制器为中阶型多工规划的控制器,可以分析荷重元、扭力感应器、压力感应器、译码器等多种讯号。各种不同单位可以依照使用者的需求自行修改、使用时具有即时显示或记录短时间的过程资料、记录的资料可以透过USB接头存入随身碟,转成EXCEI可存取的型态自行分析,可选购专用软体进行材料测试的分析,也开放让使用者自行编写软体,客人有特殊需求时也可以依照客人的需求修改新的规划。适用场合各类的材料测试设备、各种力量显示测试功能、测试教学分析、产业设备量测数据等用途。

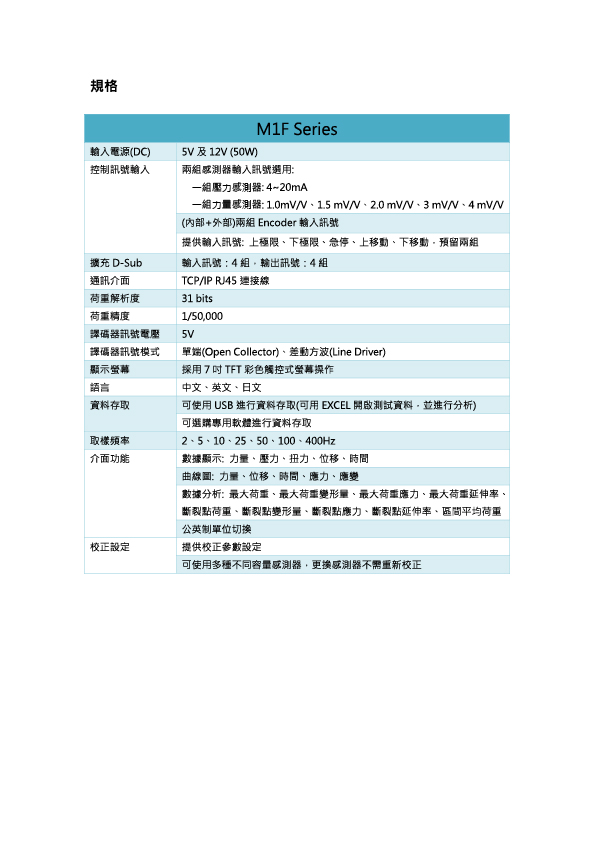

型号 M1F Series
输入电源(DC) 5V及12V (50W)
控制讯号输入 两组感测器输入讯号选用:
一组压力感测器: 4~20mA
一组力量感测器: 1.0mV/V、1.5 mV/V、2.0 mV/V、3 mV/V、4 mV/V
(内部+外部)两组Encoder输入讯号
提供输入讯号: 上极限、下极限、急停、上移动、下移动,预留两组
扩充D-Sub 输入讯号:4组,输出讯号:4组
通讯介面 TCP/IP RJ45连接线
荷重解析度 31 bits
荷重精度 1/100,000
译码器讯号电压 5V
译码器讯号模式 单端(Open Collector)、差动方波(Line Driver)

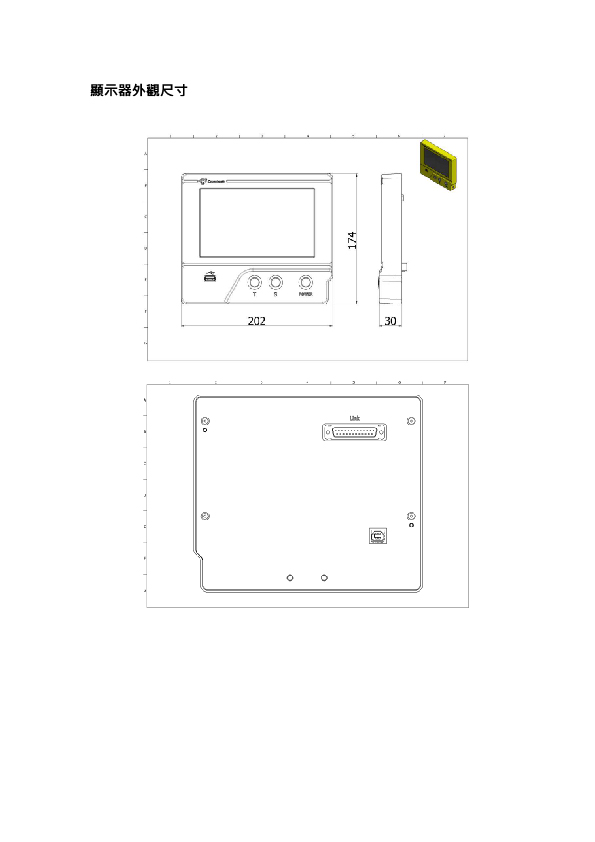

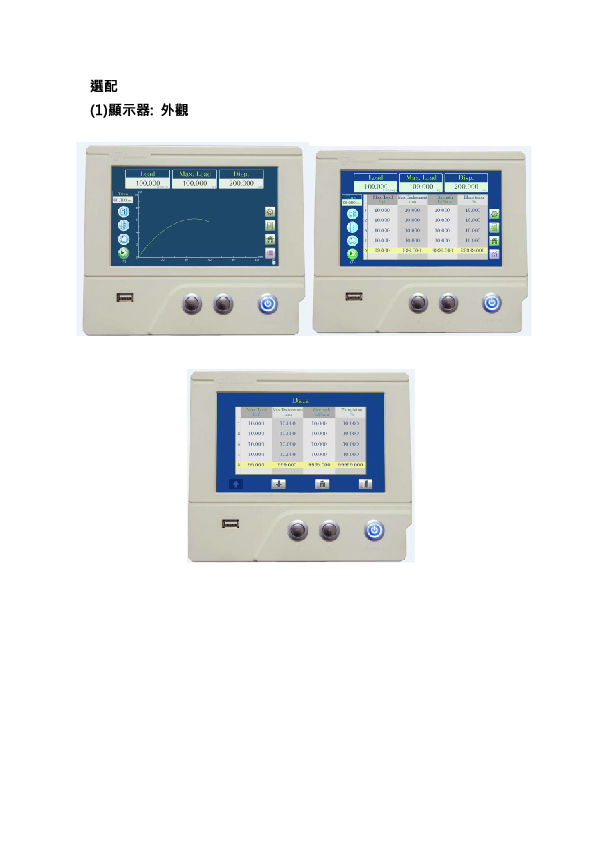

显示萤幕 采用7吋TFT彩色触控式萤幕操作
语言 中文、英文、日文
资料存取 可使用USB进行资料存取(可用EXCEL开启测试资料,并进行分析)
可选购专用软体进行资料存取
取样频率 2、5、10、25、50、100、400Hz
介面功能 数据显示: 力量、压力、扭力、位移、时间
曲线图: 力量、位移、时间、应力、应变
数据分析: 最大荷重、最大荷重变形量、
最大荷重应力、最大荷重延伸率、断裂点荷重、
断裂点变形量、断裂点应力、断裂点延伸率、区间平均荷重
公英制单位切换
校正设定 提供校正参数设定
可使用多种不同容量感测器,更换感测器不需重新校正

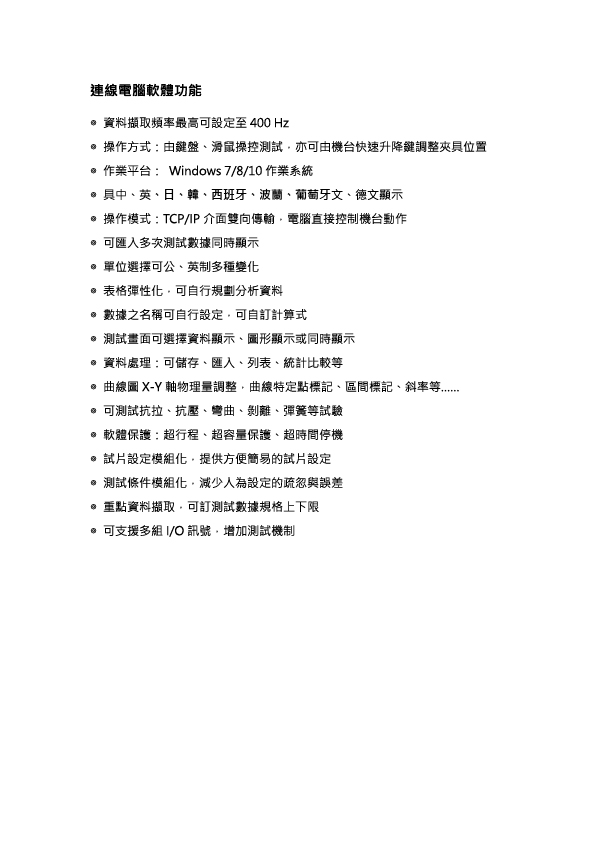

◎ 资料撷取频率最高可设定至400 Hz
◎ 操作方式:由键盘、滑鼠操控测试,亦可由机台快速升降键调整夹具位置◎ 作业平台: Windows 7/8/10作业系统
◎ 具中、英、日、韩、西班牙、波兰、葡萄牙文、德文显示◎ 操作模式:TCP/IP介面双向传输,电脑直接控制机台动作
◎ 可汇入多次测试数据同时显示
◎ 单位选择可公、英制多种变化
◎ 表格弹性化,可自行规划分析资料
◎ 数据之名称可自行设定,可自订计算式
◎ 测试画面可选择资料显示、图形显示或同时显示
◎ 资料处理:可储存、汇入、列表、统计比较等
◎ 曲线图X-Y轴物理量调整,曲线特定点标记、区间标记、斜率等……
◎ 可测试抗拉、抗压、弯曲、剥离、弹簧等试验
◎ 软体保护:超行程、超容量保护、超时间停机
◎ 试片设定模组化,提供方便简易的试片设定
◎ 测试条件模组化,减少人为设定的疏忽与误差
◎ 重点资料撷取,可订测试数据规格上下限
◎ 可支援多组I/O讯号,增加测试机制

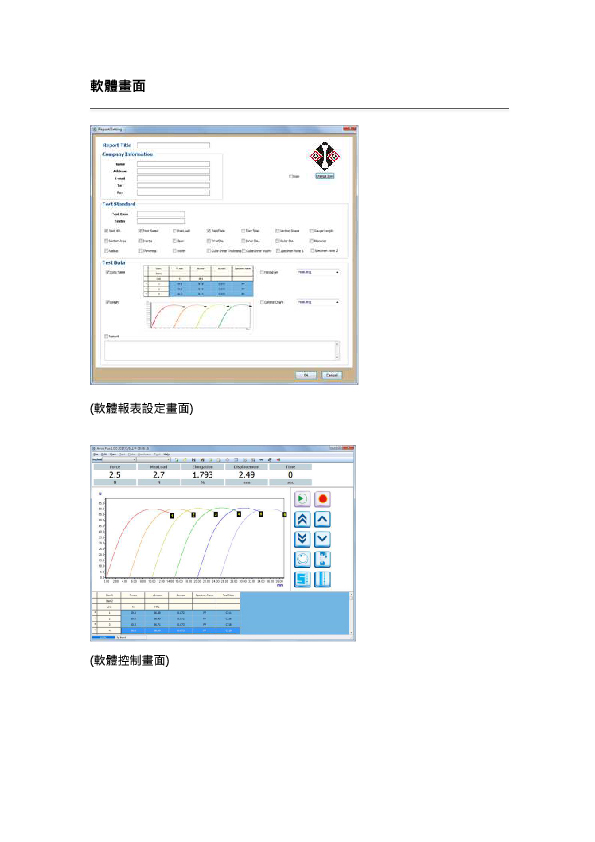

软体控制画面




软体报表设定画面

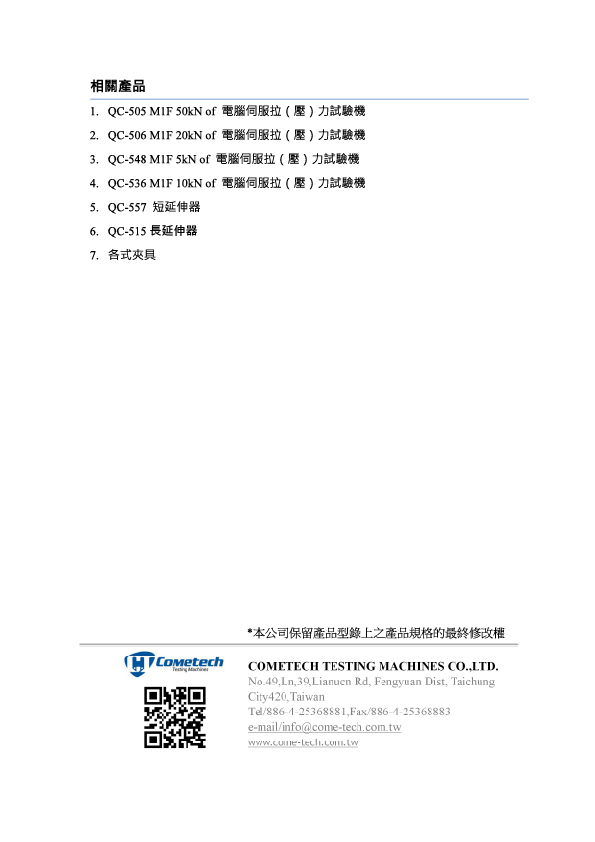

相关产品
